最終更新日:2021年10月5日

23 ギアボックス


ガスケット・シール

部品番号 部品名 対応モデル 税込価格 備考
23-R25 ギアボックス ガスケット・シールセット R25,25/2 ¥9,130
23-R25/3 ギアボックス ガスケット・シールセット R25/3 ¥9,130
23009090280 ギアボックス ガスケット・シールセット R26/27 ¥7,370
23009090284 ギアボックス ガスケット・シールセット R50-69S ¥7,370
23001230911 4速ギアボックス ガスケット・シールセット 廃番 R50/5-75/5 ¥8,250
23001233224 5速ギアボックス ガスケット・シールセット 廃番 1974/9-80/9 R ¥8,140 シフトレバーシール 26/16/7
キックシール(23121338741)別売
/6-'74/9の場合は、要23121232248(シフトレバーシール)
23001338601 5速ギアボックス ガスケット・シールセット 1980/10-95 R ¥8,140 廃番。
キックシール(23121338741)別売。
除:R80/100GS/R'88-96パラレバー
23001338597 5速ギアボックス ガスケット・シールセット パラレバー用 R100GS/R ¥11,440 キックシール(23121338741)含

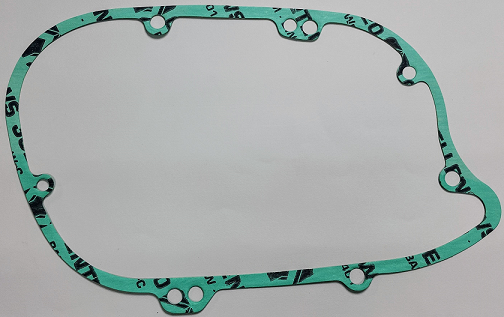

23111006122 ギアボックス リアカバー ガスケット R24-27 ¥770
23111006124 4速ギア シフトレバー シール R25-75/5 ¥990 ダブルリップ
23111006174 ニュートラルスイッチ カバープラグ ギアボックス側 1951-73 ¥1,320 対応モデル:R51/3-68 R25/2-27,50-69S,-75/5
23111006179 ギアボックス 出力 シール R26-69S ¥1,870
23111006280 ギアボックス 後カバー ガスケット R50-69S -- 置換品→23111338646
23113038513 ギア インプットシャフト オイルシール ダブルリップ R24-69S ¥1,320 クラッチ関係と同時交換推奨。疲労はクラッチ滑る。
KP Kupfer-paste(独製)1100℃耐熱抗圧グリス 100g 銅粉ペースト Lublicant ¥2,612 ブレーキ摺動部、ギアインプットシャフトスプライン、ホイール連結ギア部に。
ヘビーデューティ。高粘度で飛散しない。

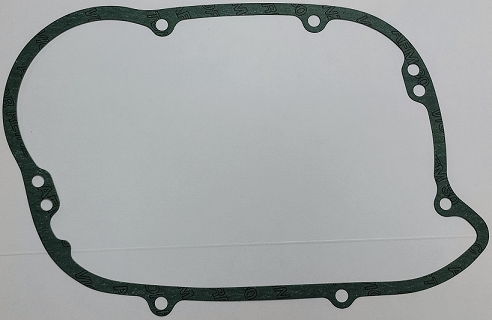

23111338646 4速ギアボックス リアカバー ガスケット R50-69S
R50/5-75/5
¥770 =旧23111006280, 旧23111231702

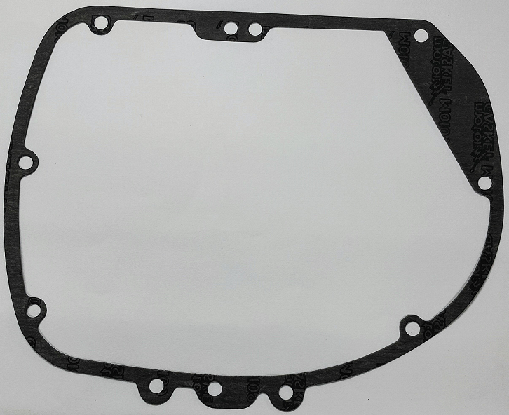

23111338596 5速ギアボックス リアカバー ガスケット R60/6-100 ¥863 =旧№23111232672

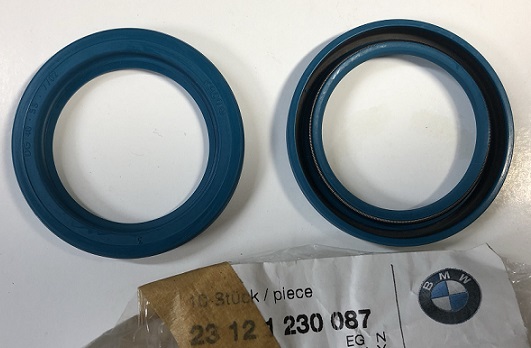

23121230087 4速ギアボックス 出力シール R50/5-75/5 ¥1,870
23121230088 4速ギアボックス インプットシャフトシール R50/5-75/5 ¥1,320 クラッチ関係と同時交換推奨。疲労はクラッチ滑る。
23121338726 5速ギアインプットシャフト シール, バイトン製 1974-96 R ¥1,650 =旧23121232249
クラッチ関係と同時交換推奨。疲労はクラッチ滑る。

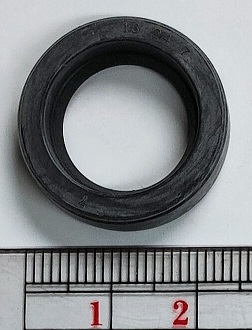

23121232248 5速 ギアシフトレバーシール /6-'74/9 ¥1,210 初期型5速ギアボックス用。

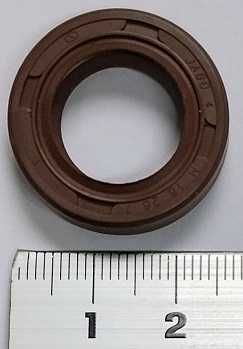

23121338740 5速ギアシフトレバーシール バイトン製 74/9-96 R ¥1,320 =旧23121233386
23121338741 キックスターター シールリング 青シリコン製 R50/5-R100 ¥1,430

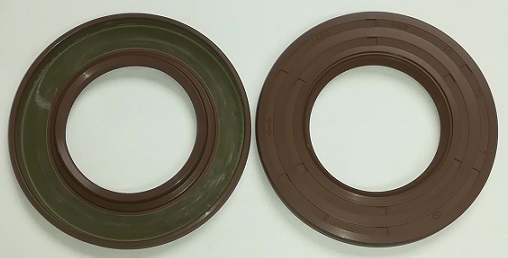

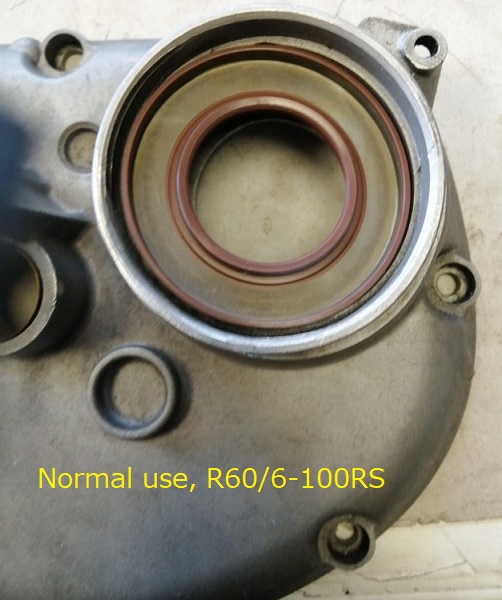

23121232681 5速ギアボックス 出力シール バイトン製 1974-95 R ¥2,420 除:R80/100GS/R
=旧23121232679
23121338514 ギアボックス 出力シール テフロン製 パラレバー用 R80/100GS/R/MYS ¥3,740
23121242420 クラッチスラストロッド オイルシール 1981-R ¥2,640 =新23121242522
ギアインプットシャフト後。BMW special。
23511006135 キックスタータ シール  バイトン製 R25-27, R50-69S, /5 ¥1,210 =旧11140002196
=新23121338741(/5/6/7-'81-)


ギアボックス・外部

画像 部品番号 部品名 対応モデル 税込価格 備考
23111012031 ギアボックス 後カバー NOS(純正オールド新品) R50-69S ¥49,500 廃番
23111006029 ギアボックス ハウジング NOS(純正オールド新品) R50-69S ¥81,290 廃番。オールドストック稀少。
23111030174 スピードメーターケーブル固定ブリーザーボルト(ブリーザー小穴付) 14.6mm カドミメッキ R24-69S-/5 ¥1,870 旧純正RIBE製。ギアボックス上。
■リプロ:¥1,084
23111230599 スピードメーターケーブル固定ブリーザーボルト(ブリーザー小穴付) M6x18mm ステンレス R60/6-100RS ¥1,540 ギアボックス上
23111233948 5速ギアボックス リアカバー キックスターター無 R60/6-100'80/9 ¥49,280 ■中古:¥30,580
23111241831 5速ギアボックス リアカバー キックスターター無 R80/100'81-95 ¥41,580
23111233847 5速ギアボックス ハウジング新型('81~) 中古 R60/6-100'80/9,'81- ¥18,370 旧型(部品№同)は廃番で100%互換。
23131231829 旧クラッチレバー支軸ピン 8mm 廃番 /6/7-'80 ¥1,870 置換→新23131241484
要:サークリップ7mm 又は【07129934208】
07129934208 旧クラッチレバー支軸ロック用プレート 8φ 新型 /6/7-'78 ¥220 旧サークリップE型(07119932852)の置換として取付可能。
23131241484 クラッチレバー支軸ピン 8mm 改良新型鍔付 /6/7-'80 ¥3,190 旧のEクリップ用(23131231829)とは別物。
要:ロックプレート(51231864963)
51231864963 新型鍔付クラッチレバーピン(23131241484)用ロックプレート /6-'80 ¥258 廃番。旧型と互換性なし。
23131234049 クラッチレバー(ギアボックス側) 8φ支軸ピン,グリスニップル直立型 中古 /6/7-'80/9 ¥8,140 /5は7φピン(外観長さは/6/7と同)。
23391F ギアシフトレバー連結ロッドピロボール式 取付ナット,ワッシャ R60/7-100RT ¥220 ステンレス
M6セルフロックナット+ワッシャ x2セット
23411461432 ボールエンドボルト R60/7-100RT ¥709
07119987611 S10 S字クリップ ボールジョイント用 /6/7-'96 ¥154
23412301391 ギア シフトレバー連結ロッド ピロボール式 セット 亜鉛鍍金 廃番 R60/7-100RT ¥9,570 セット【ボールエンドボルト(23411461432), S字クリップ, シール付】
23412301391R ギアシフト レバー連結ロッド ピロボール式 セット ステンレス製 R60/7-100RT ¥5,390 長さ調整可。旧コの字型リンク+ゴムブーツ('84迄で廃番)の改良置換品。
セット【ナット、ワッシャ類、オイルシールリング(23417650149)付】
=純正廃番23417714804, 23411242141
23417650149 ゴムシールリング黒 ギアシフトレバーロッドボールジョイント部用 '81-96 R65-100 all ¥379 35411150432(廃番)の置換
■リプロ→23149

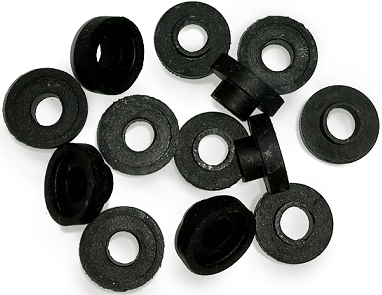

23149 ゴムシールリング黒 ギアシフトレバーロッドボールジョイント部用 リプロ '81-96 R65-100 all ¥192

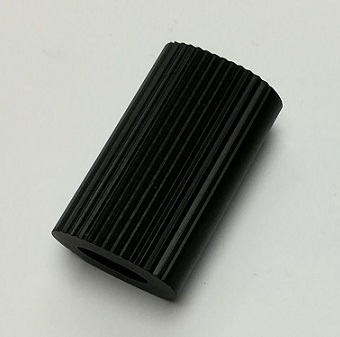

23411066178 ギア シフトレバー先端ゴム 黒(往年の純正復刻) R5-R71, R24-R69S ¥605 R50/5-75/5使用可(23411232116の置換として)

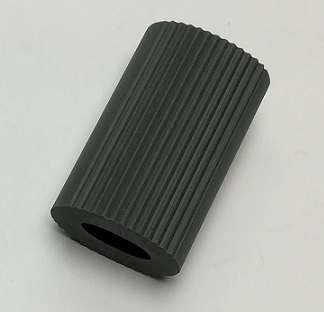

23411232116 ギア シフトレバー先端ゴム 灰色 R50/5-75/5 ¥605 R24-69S使用可(旧黒色23411066178の置換として)
■1969以前の旧純正は黒でしたが、1970年に灰色が置換供給されました。
23311232097 ギアチェンジレバー先端ゴム (5速ギアボックス用) 1974-96 R ¥605

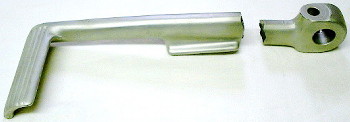

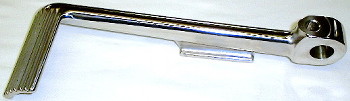

23511056120 キックスターター レバー 純正品質リプロ R26-69S ¥19,140 ステンレス製SUS630(チタン相当耐久性)
■使用中のキックスターターレバーに曲がりやクラック、付け根穴拡大によるガタつきがあると、 高価なキックギアシャフトも連鎖的に駄目になるため、交換が必要です。
■純正NOS:¥38,170

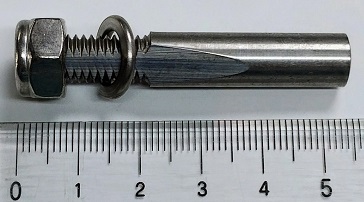

23511056124 キックスターターレバー 固定楔ボルト M8x52.6x9φ ネジ部20mm長 R25-27, R50-69S, R50/5-100GS ¥1,430

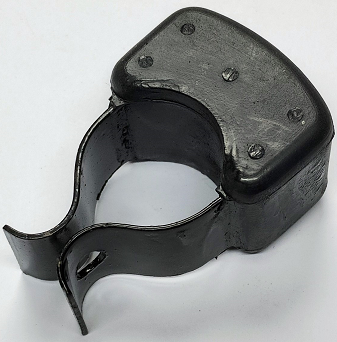

23514034153 キックスターターレバー 保護バンパーゴム R24-2 R25/3 ¥2,530
23514034257 キックスターターレバー 保護バンパーゴム R51/2-69S ¥2,530 ■R80/100/7-RT'81-'84のセンタースタンドストッパー。
23514034257B キックレバー保護六角ゴム用ボルトM5x30、特殊スペーサー、ナット セット R51/2-69S ¥1,083 R80/100/7-RT'81-'84
23714034131 エンジン下、ギアボックス下取付ゴム 要4ケ R27 ¥3,520 要:専用純正KAMAXボルト【07119911631】


ギアボックス・内部

画像 部品番号 部品名 対応モデル 税込価格 備考
23131232079 クラッチ スラスト ニードルベアリング 5速ギアボックス用 73/9-80/9 ¥2,860 O/H時要交換。摩耗破損でギアケースリアカバーが焼付する事例多数。
23131232087 クラッチ スラストピース(ピストン) 5速ギアボックス用 /6-80/9 ¥9,872 ■中古:¥4,730
23131232088 クラッチ スラストピース用ベアリングレース 5速ギアボックス用 /6-80/9 ¥2,711
23131232089 クラッチ スラストロッド 205mm長 5速ギアボックス用 /6-80/9 ¥4,339
07119984020 クラッチ スラストロッド ベアリング(旧型) 1981-88/6 ¥5,280 23131241845 旧型ピストン&旧ブッシュ付ロッド用
※新ピストン(23131464167)用ではない。
23131238422 クラッチ/シフトレバー ニードルベアリング 80/9-96 R ¥2,530 ギアボックス後部。
※旧部品№23412302007(ブッシュ)と互換無し。
  23131241833 クラッチレバー(ギアボックス後部) 80/9-96 R  \2,970
23131241843 クラッチ スラスト ロッド(ブッシュ付)旧型 中古 '81-87 R ¥3,300 要:旧ピストン(23131241845)

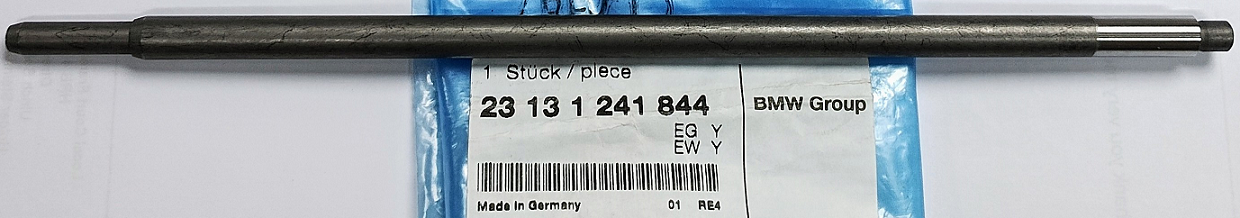

23131241844 クラッチスラストロッド 新型(12/10/1987→) R80/100 80/9-96 ¥8,778 要:新型ピストン(23131464167)
※旧23131241843と互換無し。
■純正:¥10,560
23131241845 クラッチ スラスト ピストン(旧型ベアリング別体) 80/9-88/6 R -- 廃番。
■新型置換品→23131464167

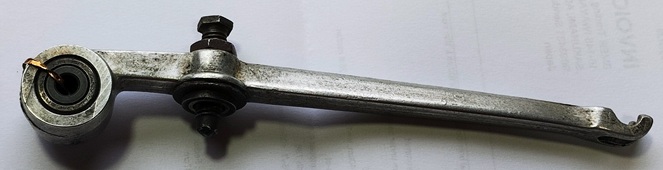

23131241847 クラッチレバー ギアボックス後側 中古良品 廃番 R '80/9-97 ¥6,600 ■新型置換品→23131242000 \20,675
23131241849 クラッチ スラスト ピストン スプリング 80/9-96 R ¥715
23131338731 クラッチレバー支点部ゴムブーツ(ギアボックス後側) 09/80~96 R,K ¥2,970 旧№23131241851。ベアリングオイル保持。高品質リプロ。
23131241872 クラッチレバーブーツクランプ D=40 1981- R,K ¥709
23131464167 クラッチスラストピストン 新型 ベアリング内蔵(ベアリング交換不可) 高品質リプロ 1988/7-96 ¥8,690 23131241845 旧型とベアリング一式置換
23132322367 M6 ナット薄型 クラッチ調整ボルト用 Orig. ¥88 =旧№07119921056。/2も。
3種(両面薄型)。
23141352153 ニュートラル スイッチ (フリーでオフ)5速ギアボックス下 R60/6-90S'74-75/9 ¥3,080 =旧№61311352153
要:ガスケット(61311355262)

23211020005 ギアボックス インプットシャフト 中古 R50-69S ¥35,200 廃番
23211020152 インプットシャフトスプリング 廃番 R26-69S ¥6,820 ■中古:¥2,750
23211020164 キックスターターギア ストップワッシャ, インプットシャフト終端 R24-69S,/5 ¥1,540 廃番
23211030027 ギアボックス出力シャフト 14mm 1:5 中古 廃番 R50-69S ¥21,780 要:半月キー
23211030028 ギアボックス出力シャフト 16mm 1:6 中古 廃番 半月キー溝無 R50/2-69S ¥21,780
23211030120 ギアボックス出力フランジ固定ナット M14x1.5 R24-69S ¥2,310 23211030168ワッシャ同時交換。
23211030122 ギアボックス出力フランジ固定ナット M16x1.5 R50/2-69S ¥2,310 後期型
23211030168 ギアボックス出力フランジ ロック波形ワッシャ 14mm R24-69S ¥698 M14ドライブシャフトベルにも使用可。
分解時毎回交換。
23211030169 ギアボックス出力フランジ ロック波形ワッシャ 16mm R50-69S ¥698 分解時毎回交換。
23211030296 ギアボックス出力フランジ(14mm) 廃番 R50-69S ¥21,780 1:5 円錐型 半月キー使用
23211030297 ギアボックス出力フランジ(16mm) 廃番 R50/2-69S 1:6 円錐型 半月キー使用
23211040027 クラスターギア(カウンターシャフト) 最大ギア歯上 53.5φ 廃番 1型用 R26-R60/1 ¥53,900 NOS(純正オールド新品)
23211040028 クラスターギア(カウンターシャフト) 最大ギア歯上 55.3φ 廃番 2型用 R50/2-69S ¥53,900 NOS(純正オールド新品)
■中古¥20,790

07119932162 B16 16mm ギア出力フランジロックワッシャ 1970-R,all ¥154 毎回交換。
23211230084 ギアボックス出力フランジ /5/6/7デフ連結ハブナット 1970-R,all ¥1,430 07119921636(/2 16mm dr.shaft end bell)の置換。
分解時、B16ロックワッシャ(07119932162)も要交換。
23211230106 クラッチ スラスト ロッド 215mm長 R50/5-75/5 ¥3,740
23211230107 クラッチ スラスト ピース(ピストン) 4速ギアボックス用 R50/5-R75/5 ¥10,065

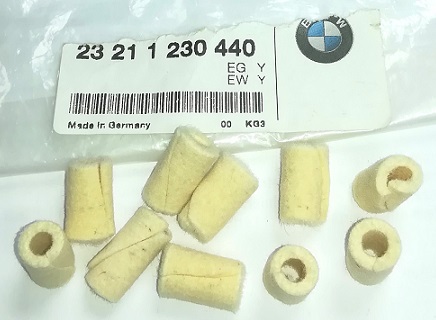

23211230440 フェルト リング(クラッチ スラストロッド潤滑シール用) 1970-80 R ¥550 クラッチと同時交換。疲労でオイルがクラッチに廻り滑る。
23211230961 クラッチスラストピース ベアリング 4速ギアボックス用 1951-73/9 R25/2-69S-75/5 ¥5,500
23211230962 クラッチスラストピース ベアリングレース R24-69S,/5 ¥2,640 =旧21521080134
23211231303 ギアボックス インプットシャフト スラストスプリング R50/5-100'96 ¥2,750 4速・5速共通
23211232062 ギアボックス インプットシャフト 終端 ブッシング /6/7-'96 ¥3,162 ※内側緩くなった場合は要交換。
23211232299 1速ギア ブッシング(ベアリング) 1974-96 R ¥4,620 5速ギアボックスのブッシングはこれのみ。
23211232557 5速ギアボックス 出力フランジ /6/7-'96 -- 廃番

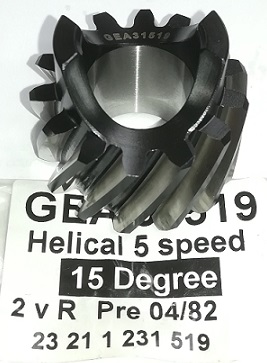

23221234889 5速ギア 15° "X"印無 廃番 /6/7-'82/4 ¥31,350 5速で"X"印付17°ギア(1982/4-)より5%ハイスピード。

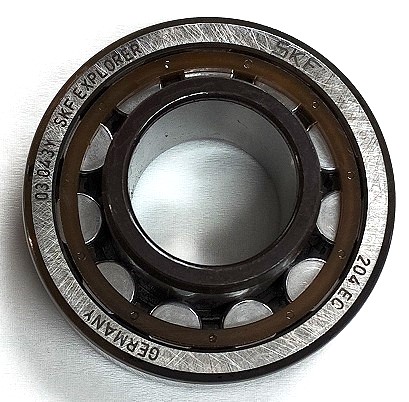

23211235449 インプットシャフト ローラーベアリング純正 BMW特注品 /6/7-'96 ¥15,070
23211237798 インターミディエイトシャフト 15°改良肉厚型 中古 廃番(From:11/17/1977- ) /6-'82/4 \44,000 前期型(-1977/10迄)はシフター爪破損例多かった。
23211242996 カウンターシャフト 17.5° 中古 廃番 '82/4-95 ¥44,000 シフト爪幅大。強化対策品。

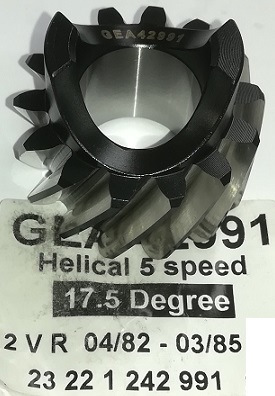

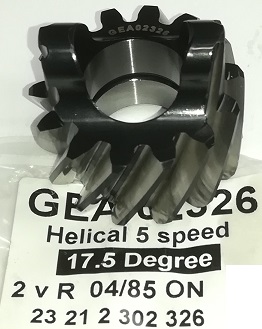

23221242991 5速ギアインプット ギア 17.5°/D=30mm, "X"-mark付 82/4-85/3 ¥25,300 '85/3~は23212302326(17.5°/D=33mm)に変更された。

23221020245 ドライブギア インプットシャフト前 廃番 NOS R50-69S ¥36,300 ■中古:¥10,890
23221030146 2速 スパー ギア 30歯(80φ) 廃番 R50/60-'60 ¥41,250 NOS(純正オールド新品)
R26/27
23221030147 2速 スパー ギア 27歯(73φ) 廃番 R50/2-69S ¥40,150 NOS(純正オールド新品)
■中古:¥14,080
23221030153 4速ギア 新型 ツメが蜂の巣に噛易 R24-69S ¥46,750 NOS(純正オールド新品)
■中古:¥14,080
23221030154 3速ギア 24歯 NOS 廃番 R50/2-69S ¥46,750 在庫分のみ。
R26-60/1は23221030150
23221030165 スピードメーター ウオームギア 中古 R26-69S ¥4,713 ギアボックス上ケーブル入口
置換可→23221230058
23221030176 スピードメーターケーブル ブッシング 1955-96 ¥522 ギアボックス内ウオームギア受
23221030242 1速ギア 33枚歯 新型 ツメが蜂の巣に噛易 廃番 1955-60 R50/60/1 ¥40,150 サイドカー・ギアボックス用
23221030246 1速ギア 31枚歯 新型 ツメが蜂の巣に噛易 廃番 1961-69 50/2-69S ¥35,200 NOS(純正オールド新)
■中古:¥10,780
23221030259 1速ギア ブッシング 純正 4速ギアボックス用 R25-27、50-69S-75/5 ¥7,590 ■リプロ:¥5,390
23221030262 ギアボックス 2速/3速ギア ブッシュ 純正NOS 30.5φ R25-69S ¥13,530 ■中古:¥6,160
23221030266 ギアボックス 4速 ギア ブッシュ 純正 R25-69S ¥7,040 ■中古:¥2,640
■リプロ:¥5,280
23221040108 カウンターシャフト前 ヘリカルギア(4速ギア噛合) 中古 R26-69S ¥10,890 ■NOS(純正オールド新品):¥38,280
23221056104 スタータギア(インプットシャフト後) 中古 R24-69S, /5 ¥8,030 廃番
23221056108 スターターアイドルギア 中古 R25-69S, /5 ¥10,083 ■NOS(純正オールド新品):¥31,460
23221230058 スピードメータードライブギア 中古 /2-/7 ¥4,950 =旧23221030165
07119905660 ニュートラルスィッチ配線取付 マイナス頭 イモネジM4x8 R26-/5 ¥165
23311006158 ニュートラルスイッチ コンタクトボルト 真鍮 中古 1955-73 all ¥1,675
23311006162 ニュートラルスイッチ 絶縁ブッシング 廃番 1955-73 all ¥984 ■中古:¥440
23311006166 ニュートラルスイッチ 絶縁ワッシャ 廃番 R50-69S ¥649 ■中古:¥220
23311230098 ニュートラルスイッチ コンタクト 真鍮 中古 R26-69S,/5 ¥785 廃番
23311030140 ギアシフター スライディング クロウ  純正オールドストック R24-69S ¥10,340 6穴の円盤で前後スライド  (通称 蜂の巣,蓮根)
23311066131 シフトプレート歯止鈎爪用スプリング R50/2-69S,/5 ¥2,090
23311066150 シフト リターン スプリング R24-27,R50-R69S, R50/5-75/5 ¥1,760 経年劣化で折れる
07119919987 M8x45 アレンボルト, ギアボックス シフトフォーク用スペシャル R50-69S,/5 ¥815 =旧07119919741

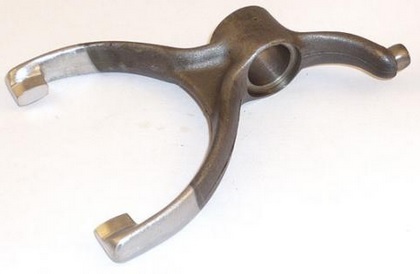

23311066206 シフターフォーク R24-69S ¥35,750 ■中古良品:¥17,270
23311066239 シフトカムプレート 中古 R50/2-69S ¥7,150 廃番入手不可
23311066256 シフトロック(カムプレート止金) NOS(純正オールド新) R26-69S ¥9,020 旧型。廃番。小コイルスプリング用。
■中古:¥2,750
23311066259 シフトロック(カムプレート止金) 1968~ 中古良品 R50/2-75/5 ¥5,280 廃番。ヒネリ同芯スプリング用。
23311230086 ギアシフトフォーク エキセントリック(偏芯)ブッシュ 要2ケ R50-69S, R50/5-75/5 ¥6,050

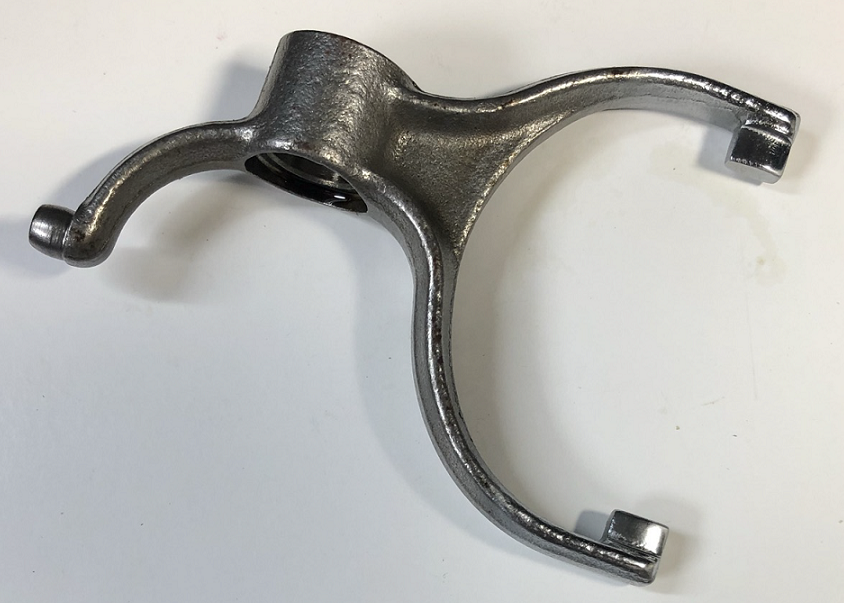

23311230100 シフトフォーク 廃番 R50/5-75/5 ¥21,780 ■中古:¥8,800

07119934060 サークリップ 12x1.0 シフトカムプレート支軸用 /6/7 ¥99

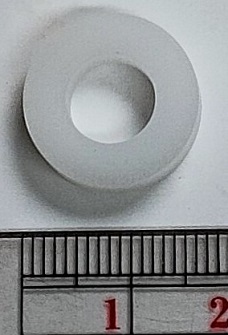

23311231572 シフトカムプレート回転ガイド 樹脂製 ローラー /6,/7 ¥1,083 摩耗と経年劣化で破断するので、O/H時は要交換。
23572 シフトカムプレート回転ガイド メタルベアリング /6/7 ¥1,083 樹脂製(摩耗と経年劣化で破断する)の強化置換品
23311231618 セグメントシャフト用 スプリング /6-R100'96 ¥792
23311231621 シフトレバー 直接作動型(リンク無) 中古良品 /6/7-'84 ¥20,570 廃番稀少

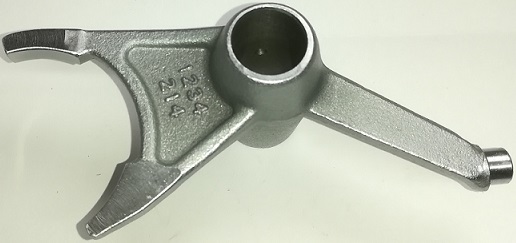

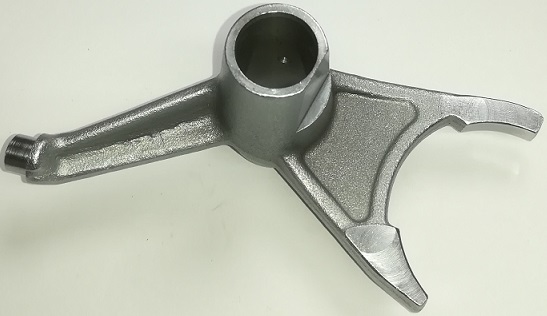

23311234215 シフトフォーク 1,2速ギア用 廃番 /6/7-'96 ¥33,000 ■中古:¥11,000

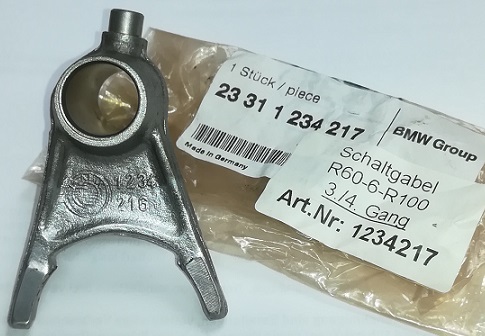

23311234217 シフトフォーク 3,4速ギア用(中期以降用。爪薄型) R60/6-R100 ¥25,300 /6初期型用は爪が厚い
■中古:¥1,1900

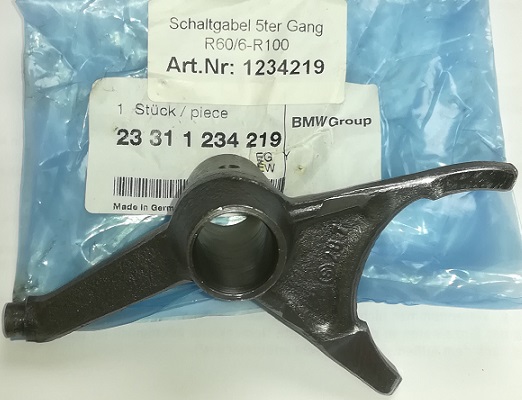

23311234219 シフトフォーク 5速ギア用 /6/7-'96 ¥33,000 ■中古:¥11,000

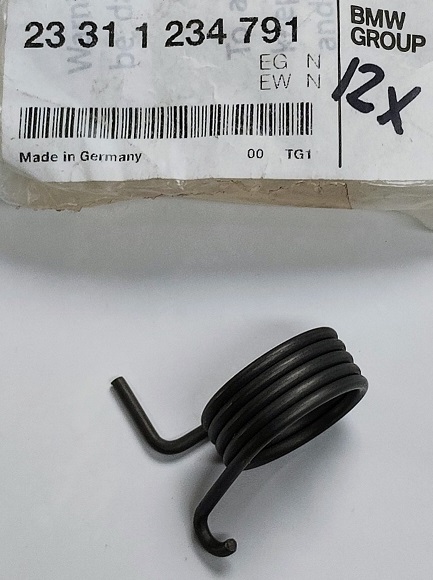

23311234791 カムプレート用ローラーレバー戻り止めスプリング 75/9-96 R ¥533

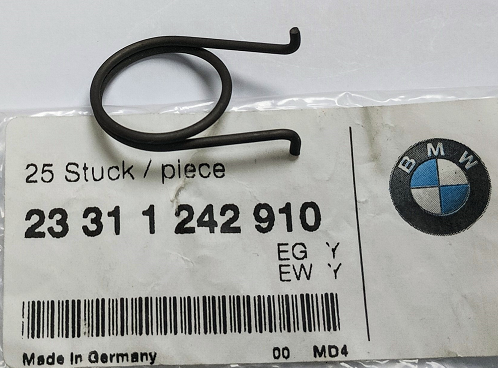

23311242910 シフトカムプレート歯車操作金具スプリング 1.60φ 1974-96 R ¥539 折れるとシフト不可になる。
  23411241593 シフトレバー(リンク型)(ベアリング無型) グリスニップル付 中古 /6/7-'79 ¥9,900  廃番。2本サス用
  23412302380 シフトレバー支軸シール O-リング R65-100PD 04/85-  ¥192

23411066102 シフトレバーペダル ロッキング楔ボルト R51/2-68, R24-69S, /5 ¥1,430 下側から挿入する
23411066107 シフトレバーペダル 中古良品 廃番 R25-27 ¥14,300

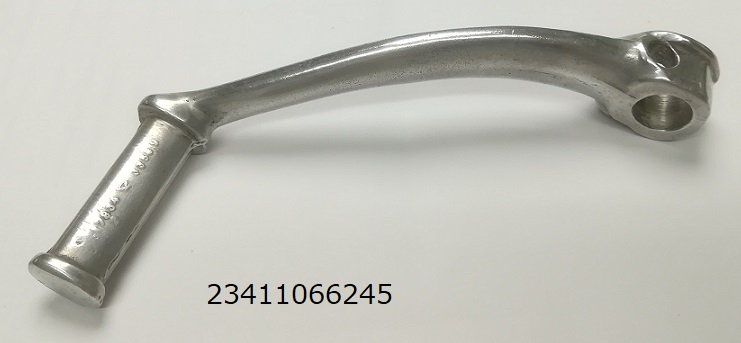

23411066245 シフトレバーペダル 中古良品 廃番 R50-69S,/5 ¥14,300

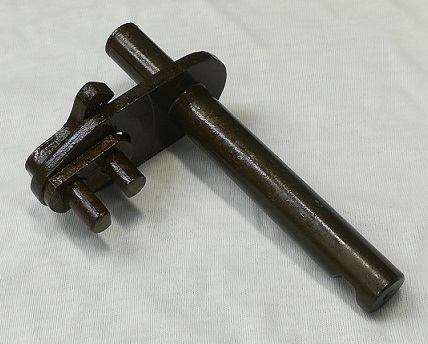

23311066268 ギア シフトレバー シャフト 中古 廃番 R50-69S,/5 ¥9,900
23411230811 ギア シフトレバーペダル シム 1mm R50-69S,/5 ¥242 廃番
23511020160 インプットシャフト キャッチギア 中古 R26-69S ¥6,380 廃番 キックスターター用
23511056112 ギアボックス内 キックスターター スプリング R24-69S,/5 ¥2,618

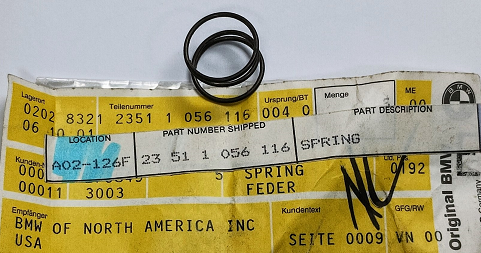

23511056116 キックスターター ギア コイルスプリング R25-69S,/5 ¥837

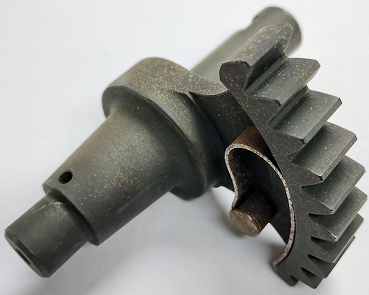

23511056274 キックスターター シャフト(扇型ギア) 4速ギアボックス用 R50-69S, R50/5-R75/5 ¥51,370 廃番 稀少

ギアボックスのO/Hやベアリング交換後は、以下からシムを選択して、遊び調整をします。

部品番号 部品名 対応モデル 税込価格 備考
23211020211 インプットシャフトベアリングカバー 0.44 R50-69S ¥1,980 廃番
23211020214 インプットシャフトベアリングカバー 0.56 R50-69S ¥1,980 廃番
23211020210 インプットシャフトベアリングカバー 0.75 R50-69S ¥1,980 廃番
23211020215 インプットシャフトベアリングカバー 0.88 R50-69S ¥1,980 廃番
23211020216 インプットシャフトベアリングカバー 1.0 R50-69S ¥1,980 廃番
23 /2 I 0.1 インプットシャフトベアリングシム 0.1mm R50-69S ¥990 古い純正と重ねて使用
23 /2 I 0.2 インプットシャフトベアリングシム 0.2mm R50-69S ¥990 古い純正と重ねて使用
23 /2 I 0.3 インプットシャフトベアリングシム 0.3mm R50-69S ¥990 古い純正と重ねて使用
23 /2 I 0.5 インプットシャフトベアリングシム 0.5mm R50-69S ¥990 古い純正と重ねて使用
23211230448 インプットシャフトベアリングカバー 0.38 /5 ¥1,430 廃番
23211230449 インプットシャフトベアリングカバー 0.50 /5 ¥1,430 廃番
23211231363 インプットシャフトベアリングカバー 0.63 /5 ¥1,430 廃番
23211230450 インプットシャフトベアリングカバー 0.75 /5 ¥1,430 廃番
23211230452 インプットシャフト後ベアリングカバーリング 1.00mm, オイルバッフル /5/6/7 ¥1,540 廃番
23 /5 I 0.1 インプットシャフトベアリングシム 0.1mm R50/5-75/5 ¥990 /5は純正と重ねて使用。/6/7使用可。
23 /5 I 0.15 インプットシャフトベアリングシム 0.15mm R50/5-75/5 ¥990 /5は純正と重ねて使用。/6/7使用可。
23 /5 I 0.3 インプットシャフトベアリングシム 0.3mm R50/5-75/5 ¥990 /5は純正と重ねて使用。/6/7使用可。
23 /5 I 0.5 インプットシャフトベアリングシム 0.5mm /5,/6/7 ¥990 /5は純正と重ねて使用。/6/7使用可。
23211230966 カウンターシャフトベアリングシム 0.18 1955-73 ¥1,210 廃番
23211230967 カウンターシャフトベアリングシム 0.28 1955-73 ¥1,210 廃番
23211230968 カウンターシャフトベアリングシム 0.38 1955-73 ¥1,210 廃番
23211230969 カウンターシャフトベアリングシム 0.50 1955-73 ¥1,210 廃番
23 /2 C 0.1 カウンターシャフトベアリングシム 0.1mm R50-69S,/5 ¥990
23 /2 C 0.2 カウンターシャフトベアリングシム 0.2mm R50-69S,/5 ¥990
23 /2 C 0.3 カウンターシャフトベアリングシム 0.3mm R50-69S,/5 ¥990
23 /2 C 0.5 カウンターシャフトベアリングシム 0.5mm R50-69S,/5 ¥990
23211231652 アウトプットシャフトベアリングシム 0.30mm 1955-73 ¥1,320 廃番
23211231653 アウトプットシャフトベアリングシム 0.38 1955-73 ¥1,320 廃番
23211231654 アウトプットシャフトベアリングシム 0.50 1955-73 ¥1,320 廃番
23211231655 アウトプットシャフトベアリングシム 0.63 1955-73 ¥1,320 廃番
23211231656 アウトプットシャフトベアリングシム 0.75 1955-73 ¥1,320 廃番
23211231657 アウトプットシャフトベアリングシム 0.88 1955-73 ¥1,320 廃番
23211231658 アウトプットシャフトベアリングシム 1.00 1955-73 ¥1,320 廃番
23 /2 O 0.1 アウトプットシャフトベアリングシム 0.1mm R50-69S,/5 ¥990
23 /2 O 0.2 アウトプットシャフトベアリングシム 0.2mm R50-69S,/5 ¥990
23 /2 O 0.3 アウトプットシャフトベアリングシム 0.3mm R50-69S,/5 ¥990
23 /2 O 0.5 アウトプットシャフトベアリングシム 0.5mm R50-69S,/5 ¥990
23-33474 ベアリング シム 0.10mm 5速ギアボックス用 /6,/7 ¥539 5速ギアボックスのシムは3ヶ所共通
23211233475 ベアリング シム 0.20mm 5速ギアボックス用 /6,/7 ¥539 5速ギアボックスのシムは3ヶ所共通
23211231625 ベアリング シム 0.28mm 5速ギアボックス用 /6,/7 ¥660 5速ギアボックスのシムは3ヶ所共通
23211231626 ベアリング シム 0.38mm 5速ギアボックス用 /6,/7 ¥2,530 5速ギアボックスのシムは3ヶ所共通
23211231627 ベアリング シム 0.50mm 5速ギアボックス用 /6,/7 ¥605 5速ギアボックスのシムは3ヶ所共通


特殊工具

■ギアボックスのオイルシール交換・分解への必需品です。
■これらのツール無しには、作業できません。一般的なプーラー等で代用もできません。
■自作ツールを使って力負けし、高価な出力フランジやリアカバーごと破損した例や、
作業後の出力フランジのロックナット締付トルク不良で走行中に外れて、出力フランジ・出力シャフトを破損した例があります。
('70-96の締付トルクは22kg/m)
■代用品の使用は、高価なトラブルに繋がります。

部品番号 部品名 対応モデル 税込価格 備考
88R-422 ギアボックス出力フランジ引出,ナット着脱工具 R24-27,R51/2-68 ¥19,250 =MATRA 422a,494,5070
88R-500 ギアボックス出力フランジ引出,ナット着脱工具 R50-69S,R50/5-R100 ¥20,790 =MATRA 500,501,232,234,231700/710
※別途、14φ位の丸棒(ハンドル)と27mmレンチが必要。
88R-TONS21 ギアボックス出力フランジ特殊ナット14mm用ソケット USA製, ソケット脱落止ツール付 R26-69S ¥9,350 =MATRA 494/2a
88R-TONS51 ギアボックス出力フランジ特殊ナット14mm用ソケット USA製 R24-69S ¥7,920 =MATRA 494/2a


ギアボックス一式

以下のギアボックスは、オーバーホール(消耗品、ベアリング、スプリング、シール等交換)作動確認済み。

部品番号 部品名 対応モデル 税込価格 備考
23/2gbox ギアボックス 中古 レバー、クラッチ系無 R50-69S ¥204,600 オーバーホール済(ベアリング、シール新)
23/5gbox 4速ギアボックス 中古 レバー、クラッチ系無 R50/5-75/5 ¥162,800 オーバーホール済(ベアリング、シール新)
23/6gbox 5速ギアボックス(オリジナル旧型ケース) 中古 レバー、クラッチ系無 /6-'80/9 ¥162,800 オーバーホール済(ベアリング、シール新)。廃番。
現在は新型1981-ケースに置換されています。
■旧キックスタータレバー付:¥193,600
