最終更新日:2024年 5月21日

12 エンジン電装


注意:取付時のパーツ破損はメーカー保証対象外です。

デジタルイグニッション

デジタル式進角

TCA5N、TCA79N、TCANでは、デジタル進角で左右点火時期が完全に180°制御されるため、理想的な点火性能となります。



※ バックオーダー中です。

  • TCA5N


    ▲クリックで拡大
  • TCAN


    ▲クリックで拡大

画像 部品番号 部品名 対応モデル 税込価格 備考

点火時期は、イグニション制御ユニットの青色LEDが点灯する位置に,フライホィ-ルのSマークを合わせます。

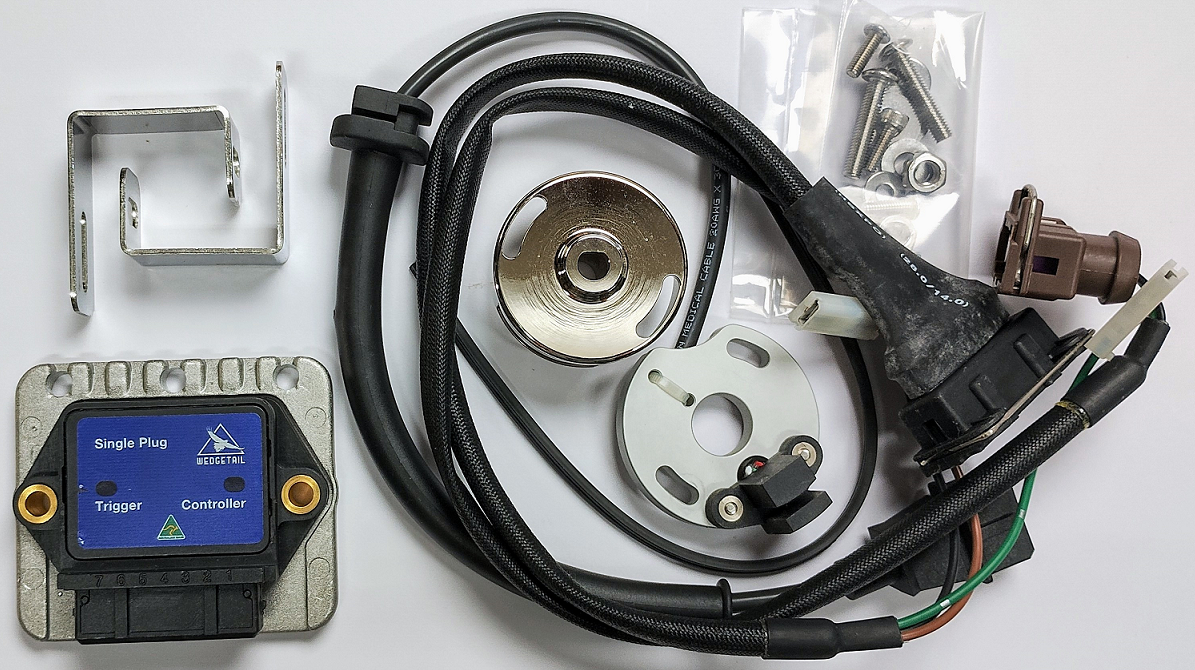

TCA5N デジタルイグニッション交換キット (トリガー + 制御ユニット) 2024型 一年保証 R50/5-100'78/9 \49,500 ポイントレス化 ガバナー無
配線、ブラケット付 TCI点火(transister charge ignition)
電源,点火時期、スパーク LEDインディケ-タ-付 制御ユニット

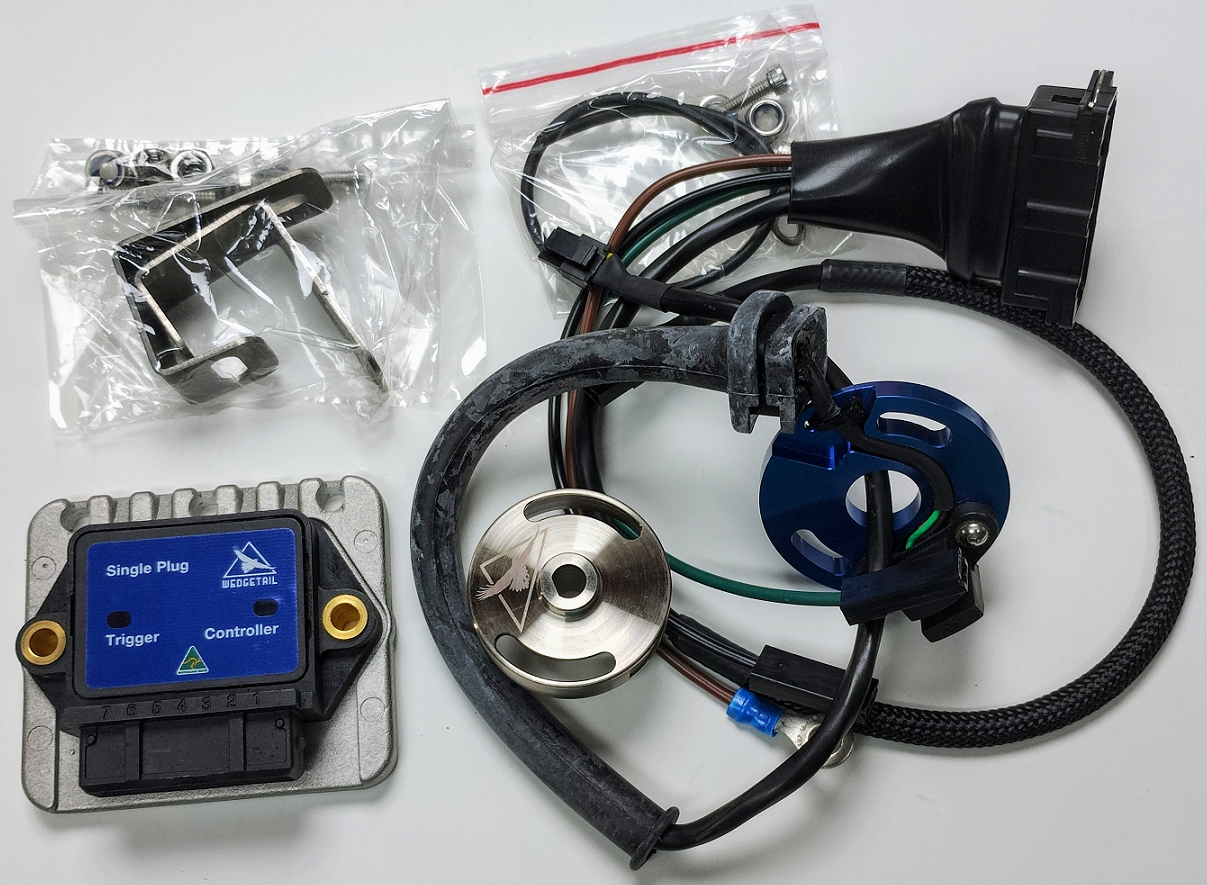

TCA79N デジタルイグニッション交換キット (トリガー+制御ユニット2024型)配線付, 制御ユニット台座含TCI点火(transister charge ignition) 一年保証 1978/9-80/9 \59,400 ガバナー無 デジタル式進角 12111243441(茶筒ポイント)の置換
電源,点火時期、スパーク LEDインディケ-タ-付 制御ユニット
TCAN 点火ホールセンダー(トリガー) + デジタル進角制御ユニット2024型 セット, TCI点火(transister charge ignition)
車種別の制御ユニット台座付き 一年保証
R45/65,R80-R100 1980/9-96 R \56,100 電源,点火時期、スパーク LEDインディケ-タ-付 制御ユニット
注意:純正イグニション制御ユニット使用不可
純正点火ホールセンダー (トリガー) は、廃番です。

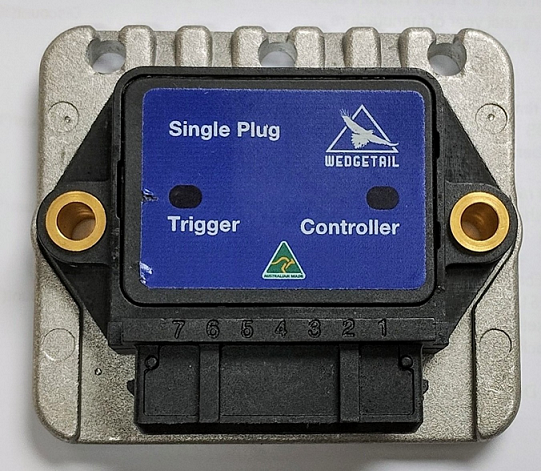

IG-ELA10026 イグニッション制御ユニット デジタル進角用 26°(インディケータ赤青黄LED付) 2024型 1970-96 R50/5-100 \18,700 青LED=点火時期"S" 赤LED=電圧11.5V以下 黄LED=スパーク時に点灯する。
デジタルイグニションシステム用

  R65/80/R100'80/9-96では、 点火ホールセンダー(トリガー)(廃番)内部のメカニカルガバナーが錆や摩耗でスタックし、
始動不良・アイドリングの不良・高回転の吹き上がり不良等が起こります。この内部ガバナーは調整交換ができません。
コイル、イグニション制御ユニットを交換してもエンジンが快調に戻らない時、上記を使用すると純正よりも快調になります。

点火ホールセンダー(トリガー) + デジタル進角制御ユニットセットをご注文の際は、取り付けるモデル名車体番号を必ず指定ください。
制御ユニット固定台座は車種によりタイプが異なりますので、下記リストより、いずれかの適合品を付属で納めます。

部品番号 部品名 対応モデル 税込価格 備考

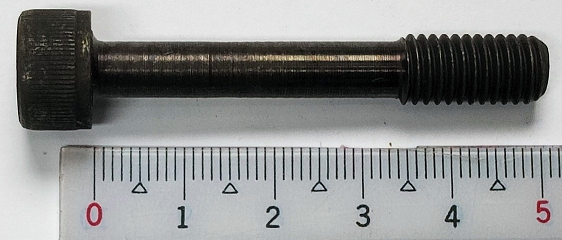

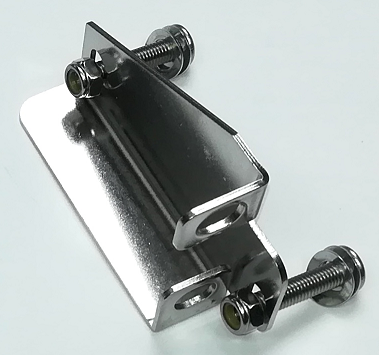

TCAM25287 イグニション制御ユニット固定台座セット(M5ロックナットx2,M5x25ボルトx2) R80/100'85-96 ¥990 タンク下右側 R65'85-100RS'92 R80/100GS/R/Mys

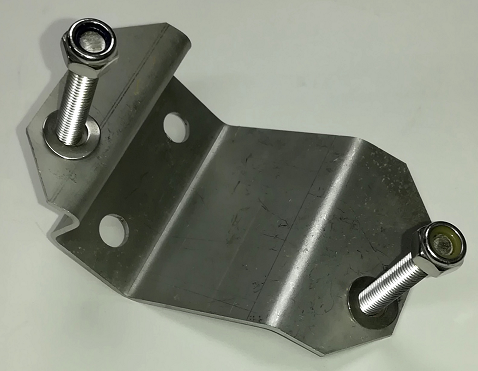

TCAM44832 イグナイター台座キット R45/65'81- ダウンチューブ上面取付 R80GS'81-'87 ¥990 R80ST,R100GS/R'88-94 R65'85-100RT'96は別物 12142325287

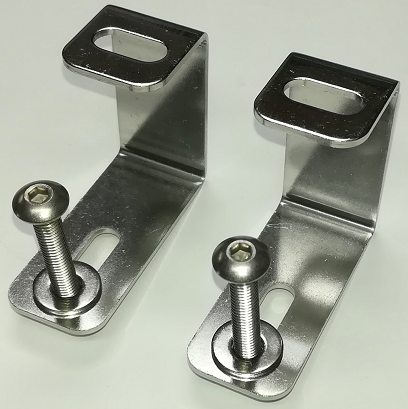

TCAMB 新イグニション制御ユニット用ブラケット(BOSCHコイル用)ステンレス製 /5-/7'84 ¥990 コイル後 タンク用ボルト下側固定

日本電装セルモーター

日本電装セルモーター


画像 部品番号 部品名 対応モデル 税込価格 備考

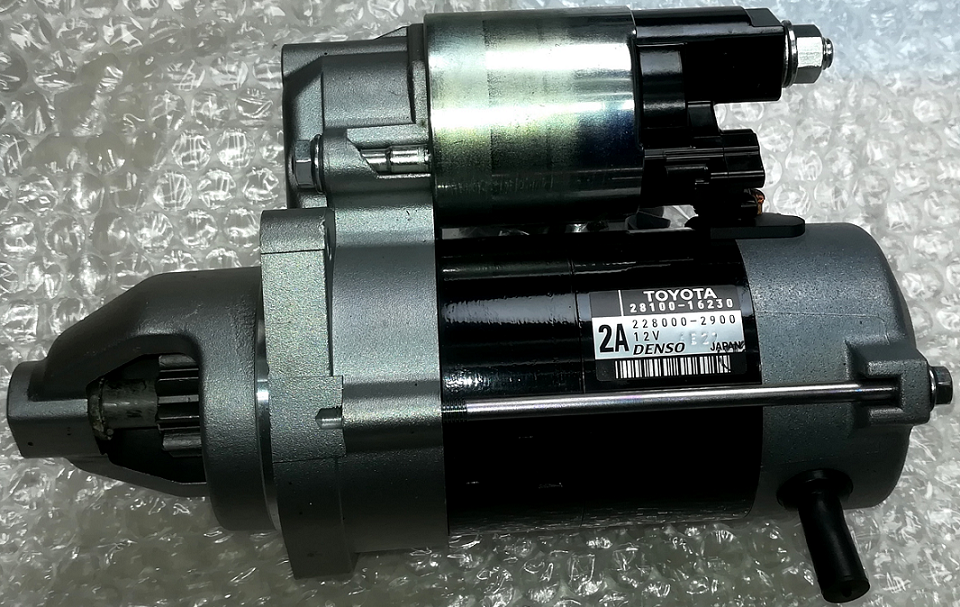

ND-4V9T デンソー(日本電装)セルモーター R1100シリーズ用 R850/1100/1150/1200C ¥58,300 =12412306700
1年保証 トヨタ2000ccクラス四輪用モーターなので、純正よりトルクが強力で回転スピード早く、エンジン始動が容易。
ND-8 デンソー(日本電装)セルモーター ピニオン歯8枚 R50/5-90S ¥61,930 1年保証。トヨタ 2000ccクラス四輪用モーター
スペシャルBMW用ケースに日本電装(デンソー)製モーター組込。トルクリダクション式、バッテリー負担小。
トルクが強力でBOSCHの約2倍の回転スピード。エンジン始動が容易に。消費電流80A(BOSCHは120A)、3kg重(BOSCHは4.5kg重)
ND-9 デンソー(日本電装)セルモーター ピニオン歯9枚 R60/7-100RS ¥61,930 1年保証。トヨタ 2000ccクラス四輪用モーター
~08/1988 BOSCH、08/1988~ VAREO置換
スペシャルBMW用ケースに日本電装(デンソー)製モーター組込。トルクリダクション式、バッテリー負担小。
トルクが強力でBOSCHの約2倍の回転スピード。エンジン始動が容易に。消費電流80A(BOSCHは120A)、3kg重(BOSCHは4.5kg重)

大容量 12V発電機

450W~600W 12V発電機キット

ロータープーラー付、オリジナルのステーターケースに組込み。
1500rpm程度で充電開始、4000rpm程度で450-600W出力。走行距離無制限で、1年間保証。
10時間の6000rpm連続運転耐久ベンチテスト、アメリカ合衆国アリゾナ州の熱砂地帯での数万kmのフィールドテストをクリアしています。





ステーターの外径(エンジン固定部)が105mm、107mmの指定を要します。
●R60/6-90Sは2種有り、実測で識別します。
●R60/7-100RS/GS/R 107mmステーター

*** 基本セット ***
ステーターコイル、ローター、大容量ダイオード、高放熱アルミマウント、ブラシ、スプリング、高出力レギュレーター14.2V。
(対応車両に依ります。)

古いノーマル純正レギュレータ(13V迄)使用も可能ですが、
より高性能を得るため、14.2V 高出力レギュレータ(ポリス仕様) を組合せてあります。

部品番号 部品名 対応モデル 税込価格 備考

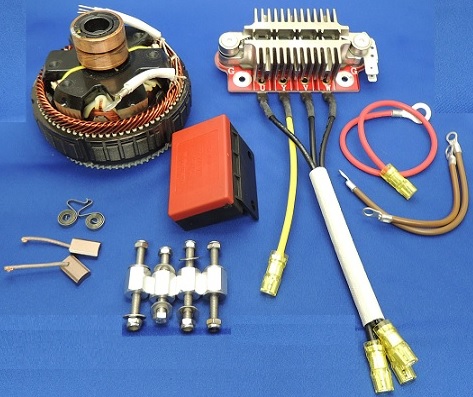

ALT600 12V 600W 発電機キット 107mm R60/7-100 ¥95,700 セット内容:
107mmステーター・85mmローター・ダイオード・アルミマウント・高出力レギュレータ14.2V・ブラシ・スプリング 計7点
ALT600S 12V 600W 発電機キット 107mm (3点セット) R60/7-100 ¥86,900 セット内容:
107mmステーター、85mmローター、ダイオード 計3点
ALT600-2 12V 600W 発電機キット 105mm R60/6ー90S ¥95,700 セット内容:
105mmステーター・85mmローター・ダイオード・高出力レギュレータ14.2V・ブラシ・スプリング 計6点
ALT600-2S 12V 600W 発電機キット 105mm (3点セット) R60/6ー90S ¥86,900 セット内容:
105mmステーター、85mmローター、ダイオード 計3点
ALT450-2 450w/12V 発電機キット 105mm R60/6ー90S ¥69,300 セット内容:
105mmステーター・ローター・ダイオード・高出力レギュレータ14.2V・ブラシ・スプリング 計6点
ALT450-2S 450w/12V 発電機キット 105mm (3点セット) R60/6ー90S ¥59,400 セット内容:
105mmステーター・ローター・ダイオード
計3点
ALT450-5 450w/12V 発電機キット 105mm 中古/6ステーターケース含む R50/5-75/5 ¥75,900 セット内容:
105mmステーター・ローター・ダイオード・高出力レギュレータ14.2V・ブラシ・スプリング

R50/5-75/5(冷却エア吸入口無)は発電機冷却のため、下記【11141263265】も交換推奨。もしくは、/5オルタネーターカバーに冷却エア吸入孔をドリルで空けても可。

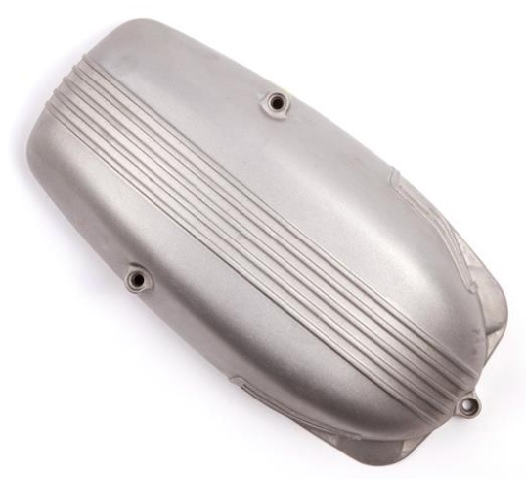

11141263265 オルタネーターカバー(冷却エア入スリットx12付) /6'75/9-R100'79/9 ¥39,380 -59469(スリットx6), R50/85-75/5 互換

***** BMW純正 BOSCH 105mm/107mm R50/5-100用オルタネータは廃番です。 *********


▲クリックでLED球ページへ

ウルトラ ブライトLED

200W~600W発電機を搭載した場合でも、
エンジン低回転時=充電していない時の照明輝度低下は避けられません。
対策には、バッテリー電圧低下ミニマム化のLED球セットが大きく貢献します。

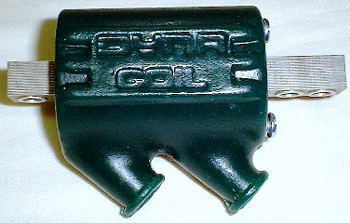

高出力DYNAコイル

1970-1980 R50/5-90S-100RS対応
高出力DYNA(ダイナ)コイル

USA製は35,000V出力、純正は20,000V出力。
/5ーR100RS'80は6Vコイルの2個が12Vコイルの1個でよい。40年以上のロングセラー品。

1970-1980 R50/5-90S-100RS 対応 高出力コイル
着実な強力点火でアイドリング安定し、エンジンの吹け上がり性能がアップします。
これは、日本車、欧州車、ハーレー等、ツーリング、レース車において安価で高性能と高耐久性で世界的に評価の高い物です。

DYNAコイルは汎用品のため、別途に取付金具が必要になりますが、 当店はスペシャルの取付金具(5052アルミ合金4mm厚)一式(フレーム加工不要、元の位置)と和訳取扱説明書を付けています。

DYNAコイルは、当店は販売終了しましたので、他社でお求めください。
当店は、今は特殊な専用取付金具のみ,販売可能です。 モデルにより異なるため、モデル名、車体№をご指定ください。

部品番号 部品名 対応モデル 税込価格 備考
COIL/5 DYNA イグニッション コイル 緑 3.0Ω 35000V 1年保証 /5-100'80 -- 2本出力 1コのみでOK。ポイント点火用。純正の位置にボルトオン。取付金具(4mm厚アルミ合金5052)付、フレーム加工不要。
****コンデンサー同時交換を強く推奨。古いコンデンサーは新コイルに過剰負荷を掛け、寿命を縮める場合があります。
COIL/5B DYNAイグニッション コイル 2本サス用取付金具セット /5-100'84 ¥2,200 4mm厚アルミ合金5052、フレーム加工不要
  COIL85B DYNAイグニッション コイル モノサス用取付金具セット R65/80/100'85- ¥1,980 4mm厚アルミ合金5052、フレーム加工不要
COIL/5T DYNA コイル 平♂ボルト固定配線端子 独式 /5-R100'84 ¥104 純正端子が無い時、要x2

※ご注意
劣化した点火コイルは片肺燃焼を起こすことがありますが、その前に片側エンジンシリンダーだけスパークが弱くなり、
走行後、片側の温度が低いという現象が起きる場合があります。これは、コイルの寿命が近いことを意味します。
突然コイルが壊れる前に、サインを見逃さないようにご注意ください。

旧型発電機

部品番号 部品名 対応モデル 税込価格 備考

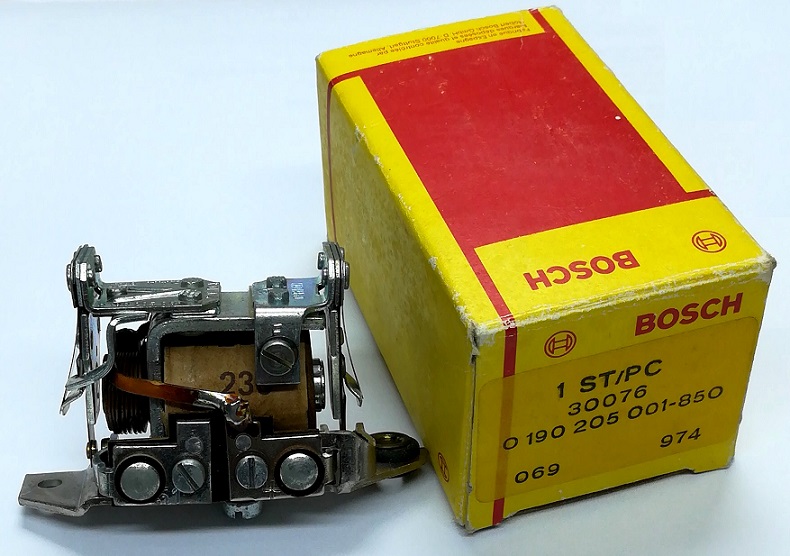

12321354758 純正BOSCH レギュレーター 6V リレー式 廃番 R50-69S ¥46,200 R51/3-68 旧、-0002312
在庫分のみ NSU MAX 250も同

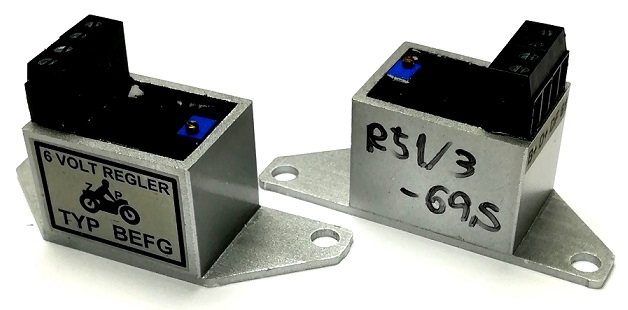

12321354758E IC(電子式)レギュレーター 6V 高信頼性 独製 R51/3-69S ¥21,780 内部取付型 NSU MAX 250も同

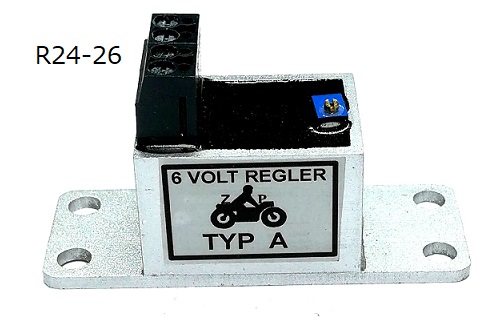

12321354758E1 IC(電子式)レギュレーター 6V 高信頼性 独製 R24-26 ¥21,780 内部取付
12328002325E IC(電子式)レギュレーター 12V/100W 直流用 高信頼性 独製 R50/2-69S ¥21,560 オリジナル直流12Vジェネレータ用
12328008106E IC(電子式)レギュレーター 6V 高信頼性 独製 R27 ¥21,780 外部取付型

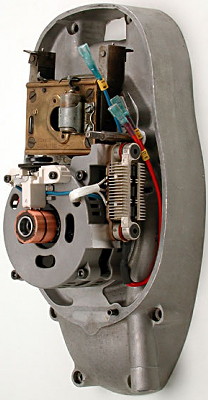

12V 高出力交流発電機キット R51/3-69S

ALT1


▲クリックで拡大

オリジナルの6V/60W発電機は壊れると、アマチャー・フィールドコイル・レギュレーター合計で高額の修理費を要します。
全て同時には壊れませんが、一つずつ、確実に近年中に寿命で壊れて行き、高額費用が掛かります。
又、照明の輝度不足で車検、安全性に問題が残ります。
6V発電機の故障時は12V変更が最終的にエコノミーで合理的です。

部品番号 部品名 対応モデル 税込価格 備考
ALT1 12V 200W 交流発電機キット 取付無改造 17mm R51/3-60/1,69 ¥94,600 電球、バッテリー別 YB9L-B 12V/9Ah 137W/76T/140H
ALT2 12V 200W 交流発電機キット 取付無改造 20mm R50/2-69S ¥94,600 電球、バッテリー別 YB9L-B 12V/9Ah 137W/76T/140H

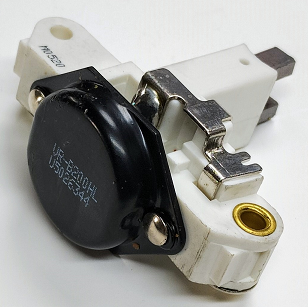

200REG 200Wオルタネーター用レギュレータ,ブラシ、ホルダー一式 R51/3-69S ¥8,250

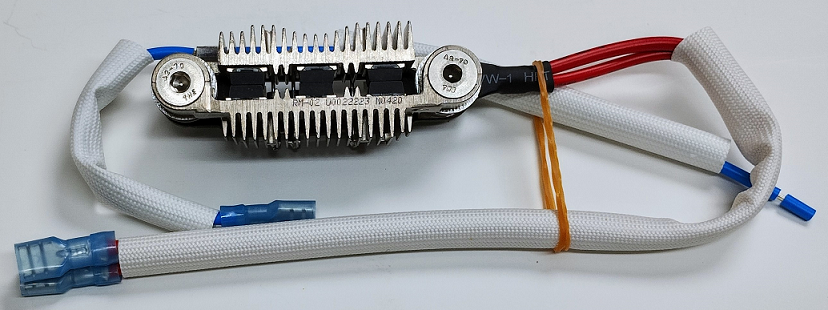

200D 200Wオルタネーター用 ダイオードボード(レクチファイア,整流器) R51/3-69S ¥8,250
200R17 200Wオルタネーター用 ローター 17mm R51/3-60/1 ¥29,700 クランクシャフト前 17φ(=オイルシール内径17φ)
200R20 200Wオルタネーター用 ローター 20mm R50/2-69S ¥29,700 クランクシャフト前 20φ(=オイルシール内径20φ)
ALT-R27 12V 240W BOSCH 発電機キット 配線図付 R27 ¥98,780 R60/6-100RS用発電機使用。ダイオードボード、レギュレーター、取付プレート、オルタネーター中古含む。
バッテリー、12Vイグニションコイル別。
■発電機の配線は要製作

12V変更キット

国内で買える電球、バッテリーは含んでいません。

部品番号 部品名 対応モデル 税込価格 備考
63-12V-N 12V化キット 旧ハロゲン球50/55W,ホーン,ICリレイ(LED,バーエンド,前後4灯ウィンカー対応) 3点 R51/3-69S ¥9,350
63-12V-H4R 12V化キット ハロゲン BOSCHレンズ,H4リプロ反射鏡,3本端子♀コネクタ,ICリレイ(LED対応)、ホーン R51/3-69S ask ICリレイ(LED,バーエンド,前後4灯ウィンカー対応)
63-12V-H4B 12V化キット ハロゲン BOSCHレンズ,H4 BOSCH反射鏡,スモール灯ソケット、3本端子♀コネクタ,リレイ、ホーン R51/3-69S ask ICリレイ(LED,バーエンド,前後4灯ウィンカー対応)

イグニッション

イグニッション制御ユニット


▲クリックで拡大

画像 部品番号 部品名 対応モデル 税込価格 備考
12112413906 タイミングセンサー ユニット(トリガー) 純正 1980/9-96 R -- 廃番。
R45~65LS,R80~R100GS = 旧12111244088
ELA34000 イグニション制御ユニット用7ピンコネクターのロッククリップ 1980/9-96 R \330
IG004 イグニッション制御ユニット =純正 (BMW非売) 80/9-92 R ¥13,750 R45-100R/GS/RS/RT
BMW純正の12141244477 旧型廃番と100%互換

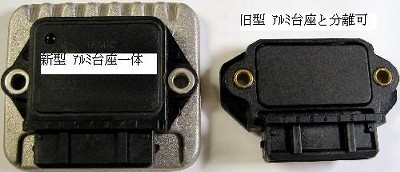

IG005 イグニッション制御ユニット アルミ放熱盤付,BMW純正トリガー用 R65-100'80/9-96 ¥13,750 0.7Ω,1.5Ωコイルに共用
R80/R100R/GS'93-96 = 12142325284
旧型のイグニッション制御ユニットと交換時は元の位置に取付不可。
BMWは80/9-92用にもこれを供給しますが、元々1993~の新型で別売専用ブラケット(各モデルで2種有)要し、専用ブラケットで、フレーム側面に取付可です。

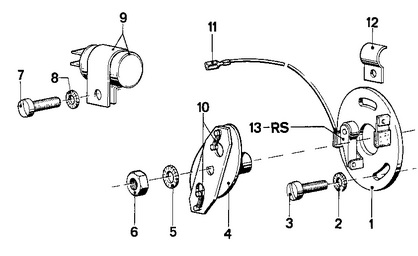

  • ▲クリックで拡大 R50/5-100'78/8

  • ▲クリックで拡大 1978/9-1980/9 R60/7-100

ポイント接点に凸凹が見えたら、コンデンサーと同時交換です。驚くほどエンジンが快調になります。凸凹は突然の点火故障のサインです。
凹はヤスリで再生不可です。コイルに過負荷がかかり、寿命を縮めてしまいます。

画像 部品番号 部品名 対応モデル 税込価格 備考
12-P ポイントの支軸絶縁ワッシャ 2枚セット R24-69S ¥660 凸段差付き
12118030100 コンタクト ポイント 上下セット NORIS 純正OEM R24-R26 ¥2,970
12118030155 コンタクト ポイント 上下セット NORIS 純正OEM R27 1961-67 ¥2,970 コンデンサー同時交換 BMW指定

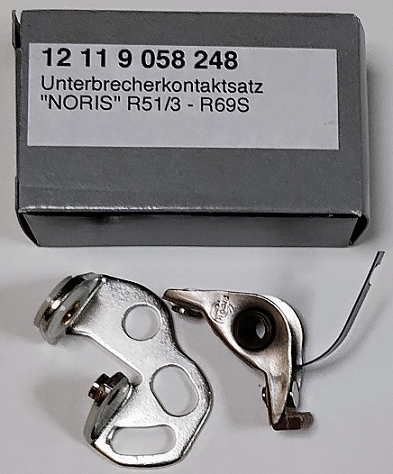

12119058248 コンタクト ポイント 上下セット NORIS 純正OEM =12118030110 R51/3-69S ¥3,850 コンデンサー同時交換。
リプロ →12118030110R

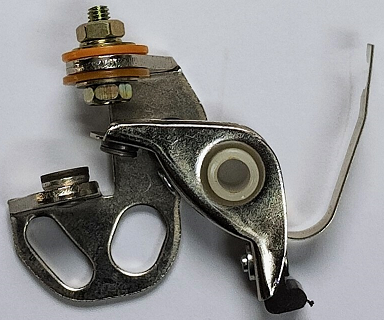

12118030110R コンタクト ポイント 上下セット リプロ = 12119058248 R51/3-69S \2,970 スプリング+配線用 M3x9mm 6角ボルト,絶縁ワッシャ付
12310001927 ポイント潤滑グリス用フェルト付プレート + 固定用リベット,ワッシャ付 R51/3-69S ¥1,540


コンデンサーはポイントと同時に交換が必要です。劣化で突然エンストし、エンジン始動しなくなる事があります。
 古いコンデンサーは、イグニションコイルへの過剰負荷でコイルの寿命を縮めます!
現在ドイツ国内でのコンデンサー製造は終了しており、新製品は全てドイツ国外製です。

画像 部品番号 部品名 対応モデル 税込価格 備考
12318030106N コンデンサー 配線無 NORIS 旧OEM R24-69S ¥2,310 クランプ無

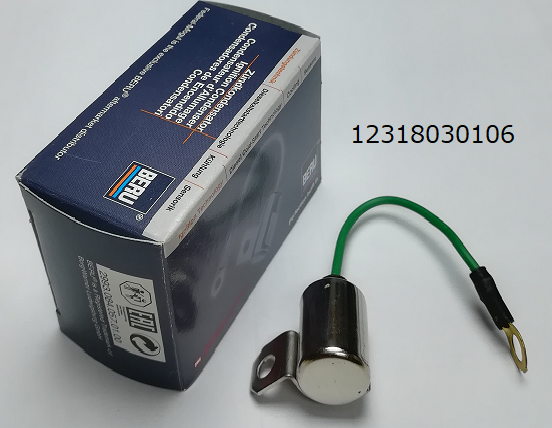

12318030106 BERU コンデンサー,配線,ブラケット付 R24-69S ¥2,640
12318030106B BOSCH コンデンサー,配線付 R24-69S \2,860
12318030106L BERU コンデンサー、 クランプ、配線付 ロング旧型 R24-69S ¥3,300 西ドイツ製 廃番 オールドストック
12318030107 コンデンサー取付クランプ BOSCH,NORIS用 R24-69S ¥330 /5と兼用

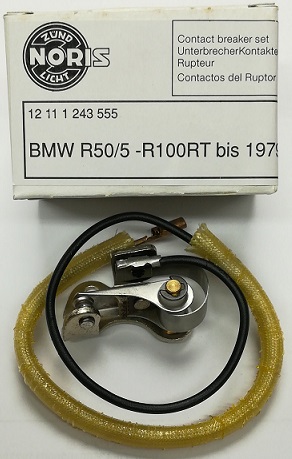

12111243555 コンタクト ポイント 純正 独 NORIS 廃番→12111243556 R50/5-100RT'78/9 ¥3,080 コンデンサ,ポイント室シール ゴムひも 同時交換必須

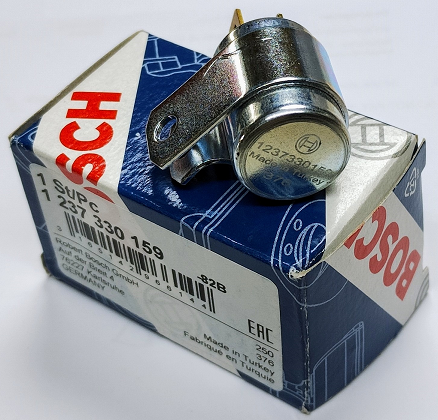

12111351564B  BOSCH コンデンサー ♂端子2本 クランプ付  R50/5-100RT'78/9  \2,,860 ポイントと同時交換

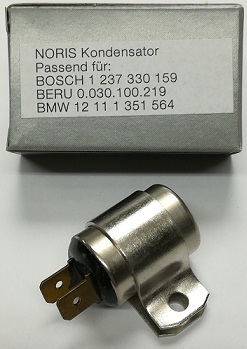

12111351564N コンデンサー NORIS製 ♂端子2本 クランプ付 R50/5-100RT'78/9 ¥2,640 ポイントと同時交換
  12111351564  コンデンサー ♂端子2本 クランプ無
R50/5-100RT'78/9  \2,420  ポイントと同時交換
ポイント室シールは、潰れ変形すると雨天時に浸水し、エンストの原因になります。ポイント交換・調整のタイミングで要交換!

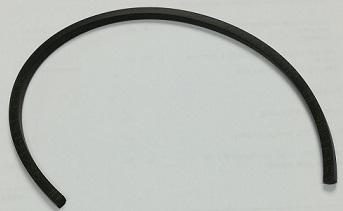

11141262644 ポイント室シール 4.2mm ゴムひも 208mm長 1975/1-78/9 ¥495 廃番

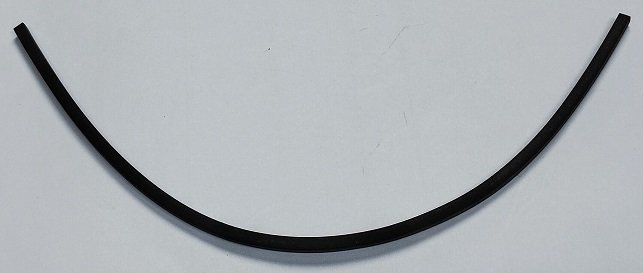

65612300295 ポイント室シール 3.2mm ゴムひも 208mm長 R50/5-90S 1970-75/1 \440 = 廃番 旧11141265394

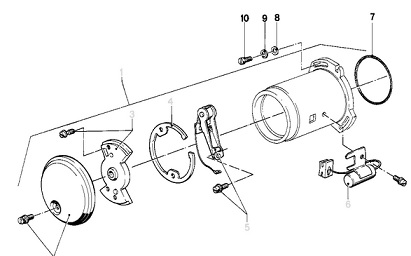

12111243969 コンタクト ポイント (茶筒ケース型)純正 NORIS, R60/7-100RS'78/9-80/9 ¥2,530 コンデンサー同時交換

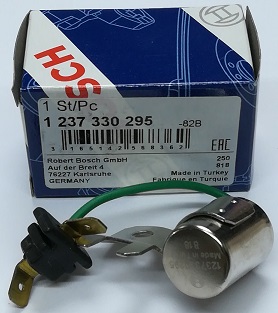

12111359890 コンデンサー BOSCH クランプ付 茶筒ケース型'79用 R60/7-100RS'78/9-80/9 ¥2,640 = -243972
12111243848 コンタクト ポイント/トリガー茶筒ケース下O-リング '78/9-R ¥370
12111353640 ポイントプレート一式 (ポイント付一式) R50/5-100'78 廃番
12111356286 ガバナー(自動進角装置) 純正 NOS
900cc除 ~'74/9
R50/5-75/6 ¥42,460 中古は¥14,300 BOSCH 0232002010
12111356546 ガバナー スプリング #286 unit用 R50/5-75/6'74/9 ¥880 要x2

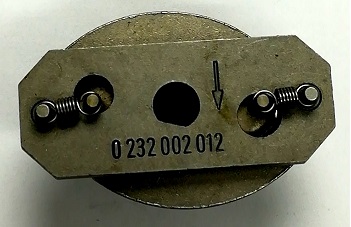

12111357626 ガバナー(自動進角装置)及 900cc 1974 独製 1974/9-78/8 ¥39,160 廃番 純正BOSCH 0232002012 中古 ¥14,300
12111357627 ガバナー スプリング #626 unit用 1975-78 R ¥880 R60/6~R100RS 要x2
12118004025 イグニッション マグネットコア(鉄芯) ポイントプレート付 R51/3-69S ¥41,800 中古。コイル,ローター無 廃番稀少
ポイントプレート無:¥31,900
ポイントプレートのみ:¥19,800
12118004027R 点火 マグネット ローター 中古良品 廃番 R68/69 --
12118004108 点火 マグネット ローター 中古良品 廃番 R51/3-69S ¥46,200 R68/69除

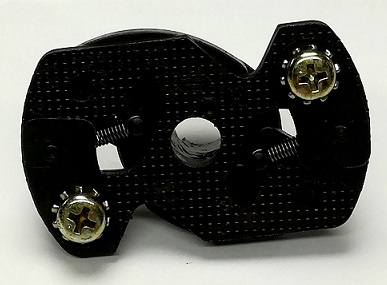

12118008112 ガバナー(自動進角装置) リプロ R24-25-26 ¥35,200 右回り

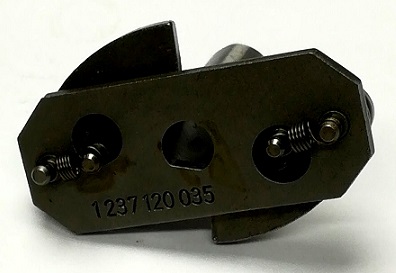

12118030147 ガバナー(自動進角装置) リプロ R27 1961-67 ¥43,780 右回り
12118030148 ガバナー(自動進角装置)スプリング 要2コ R27 1961-67 ¥660
12128002170 ガバナースプリング 10mm R24-26 -- 廃番 置換 → 12128002171
12128002171 ガバナー スプリング 11mm R24-69S ¥605 今日のリプロガバナーは11mmx2
12128002172 ガバナー スプリング 9mm R24-69S \660 廃番

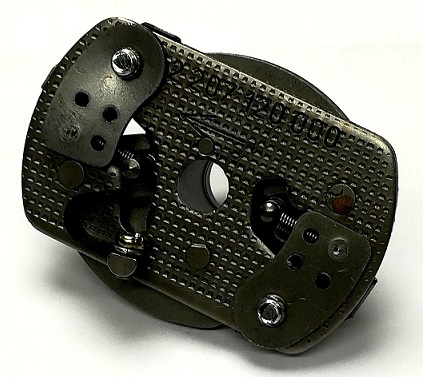

12128004113 ガバナー(自動遠心進角装置) 左回り リプロ R51/3-69S ¥45,100


画像 部品番号 部品名 対応モデル 税込価格 備考
12128036104 BMWエンブレム付 プラグキャップ黒 + 防水ゴム付 ~1953 ¥3,190 抵抗0Ω純正 NORIS 高電圧スパークがロス無
R25-27,R51/2-R68,R50-69S

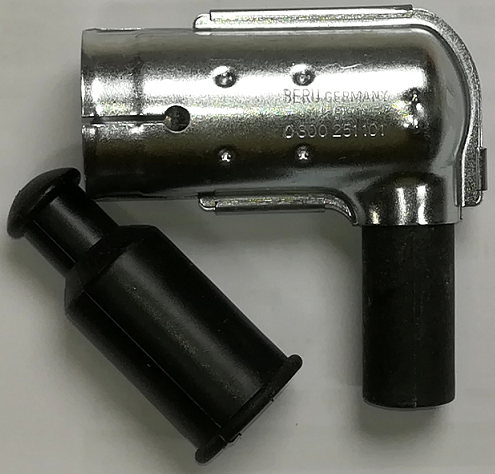

12121353604 BERU金属プラグキャップ,防水ゴム(12128036160)付 1kΩ 旧純正型 R24-69S,/5/6 ¥2,310 R51/3-69S,50/5-90S
12121353604B BOSCH金属プラグキャップ防水ゴム付 1kΩ 旧純正 廃番 R24-69S -- BOSCHロゴ付
置換 → 12121353604 BERU製
12128036007 旧純正 BERU金属プラグキャップ1kΩ BOSCHコード一式(1気筒) R51/3-69S ¥3,630 ,-124,-150,-157
BERU製 抵抗1kΩ
クランクケース貫通部ゴムリング、BOSCH製コード付

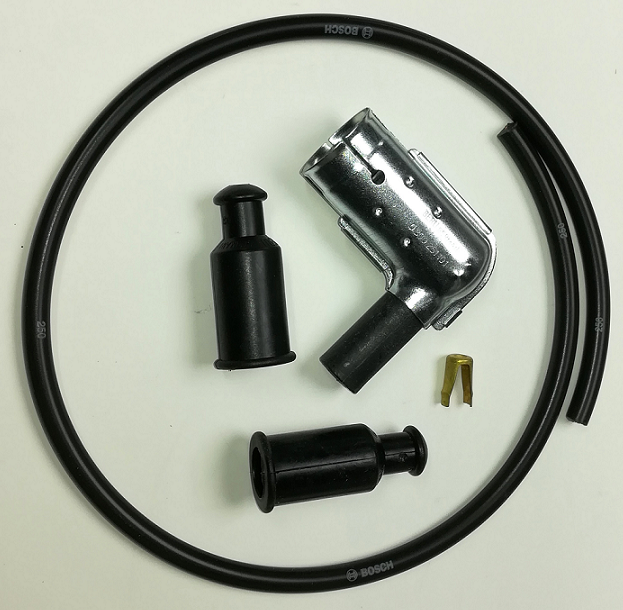

12128036007z 旧純正 BERU金属プラグキャップ1KΩ + BOSCHコード50cm一式(1気筒) 組立セット = 12121243453 12121351531 R50/5-90S ¥4,070 12121353604,-8036124,-8536120,12128036160
BERU製 抵抗1kΩ R60/7-100GS可

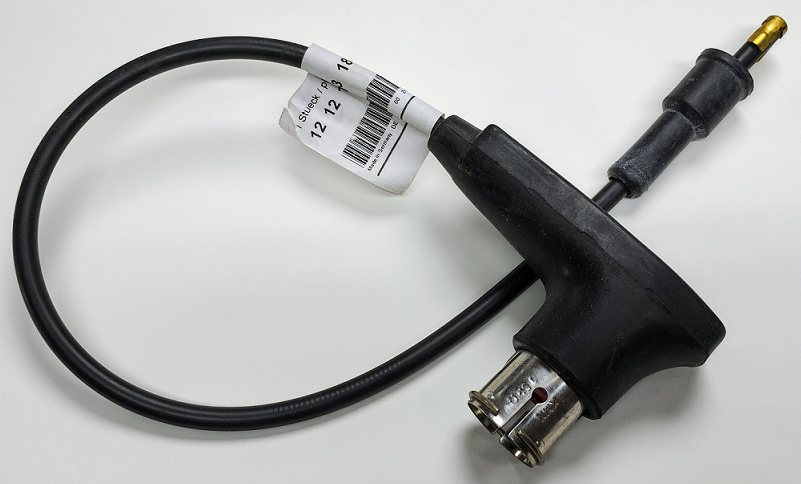

12121243182 黒プラグキャップ+コード(一体型)コンプリート 5kΩ R60/7-R100 ¥16,500 純正 50cmコード

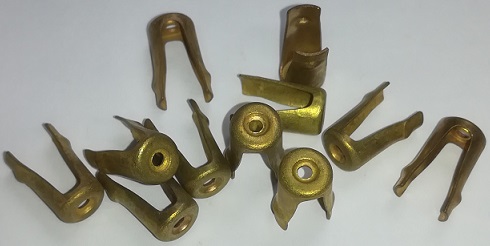

12128536120 プラグコード コイル取付コネクター ハンダ付型 1970- ¥440 イグニッションコイルにプラグコード取付時のコネクター 廃番
12128536120W プラグコード コイル取付コネクター ねじ込み式 1970- ¥330 独 WURTH製 イグニッションコイルにプラグコード取付時のコネクター
12118536129 ハイテンションコード防水ゴムカバー コイル差込部用 1970-84,R ¥1,540
12121305066 ハイテンションコード防水ゴムカバー コイル差込部用 '85-R ¥1,210
12128036124 点火プラグコード 50cm黒 BOSCH製 ロゴ付 銅芯線 R24-1976 ¥990
12128036150 プラグコード ゴムリング(クランクケース貫通部) 1951-69 twin ¥330 R51/2~68,50~69S
12128036160 金属プラグキャップ/コイル 防水ゴムカバ- BERU製 R26-90S ¥418 R24-27,R51/2~69S,R50/5~90S
12128036163 エンジンケース上配線保護ゴムグロメット R50-69S → 61131352095

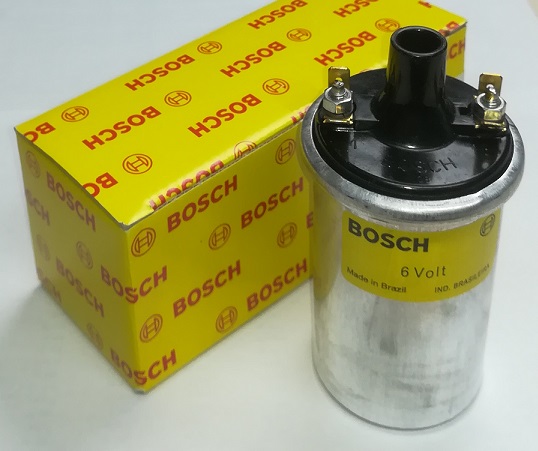

12131243452 イグニション コイル 6V /5~'80/9 純正BOSCH R50/5-100RS'80/9 ¥19,800 要2コ 1次1.3Ω 2次6kΩ ポイント点火用

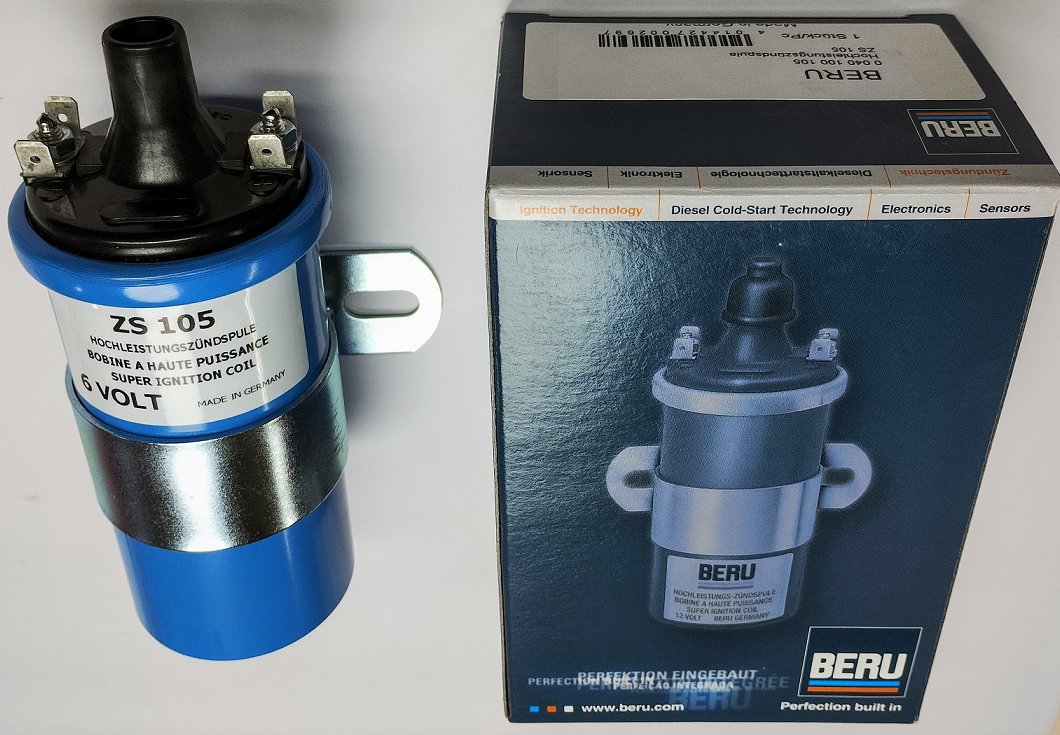

12131243452R イグニション コイル 6V = BERU ZS105 独製 R50/5-100RS'80/9 \12,980  要2コ 1次1.3Ω 2次6kΩ ポイント点火用 = BOSCH 6V コイル

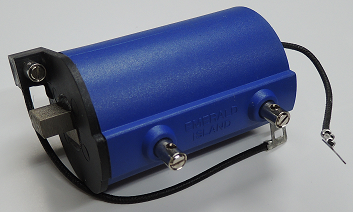

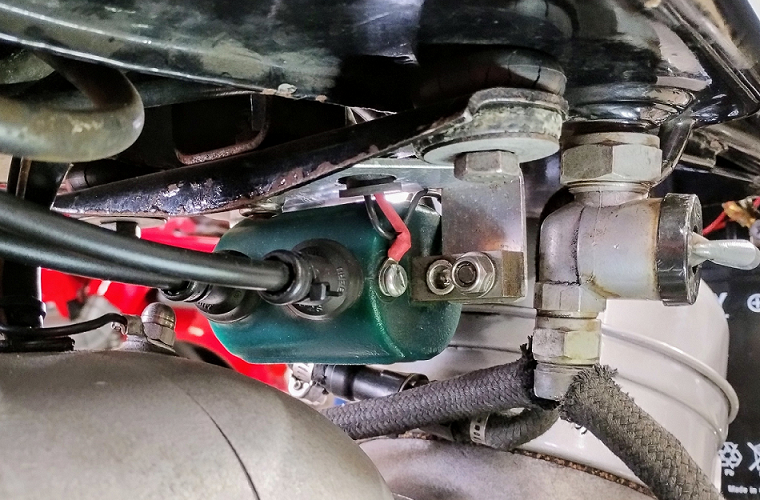

COIL-BK DYNAコイル 12V バッテリー点火化キット R51/3-69S \8,800 ■DYNAコイル緑3Ω は含みませんので、市販品をお求めください。
 35000V強力点火で,始動性,アイドリング安定し,吹け上がり向上.します。
12138004104R イグニションコイル 青色 高圧型 R51/3-69S ¥17,380 距離無制限1年保証。コンデンサーも同時交換 要す
エンジン低回転から高出力スパークする。
放電端子との距離10-11mm調整注意!

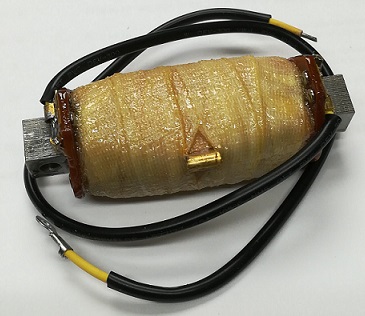

12138030000 イグニション コイル(エンジン内) 高品質 リプロ R24-26 ¥11,550

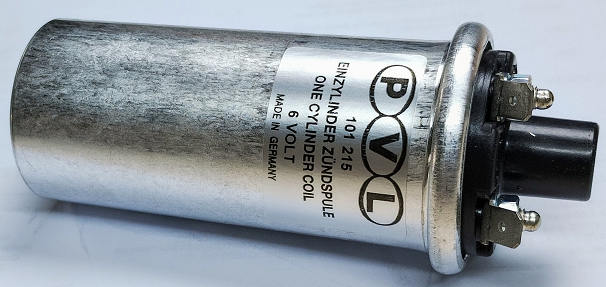

12138030025 イグニション コイル (外付け) 6V PVL 独製 R27 ¥9,460 純正同円筒型 40φ
12138030025X イグニション コイル (外付け)12V 40φ R27 ¥9,900 純正同円筒型 40φ
純正6Vと同外観寸法

※ご注意
■劣化した点火コイルは片肺燃焼を起こすことがありますが、その前に片側エンジンシリンダーだけスパークが弱くなり、
走行後、片側の温度が低いという現象が起きる時あります。これはコイルの寿命が近いことを意味します。
突然にコイルが壊れる前にご注意ください。

■イグニションコイル交換時はコンデンサーも同時交換を強く推奨します。
古いコンデンサーはコイルに過剰負荷を掛けて新品コイルでも損傷を与えることがあります。


発電機

... MOTTO GUZZI電装適合
ルマン LM1000, カリフォルニア800等(BOSCH 0 120 340 005/,-002ステータ)適合
アマチャー、ステーター、ダイオードボード、レギュレーター 共通

部品番号 部品名 対応モデル 税込価格 備考

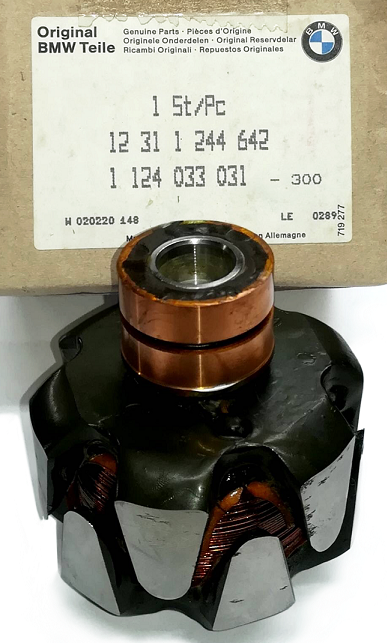

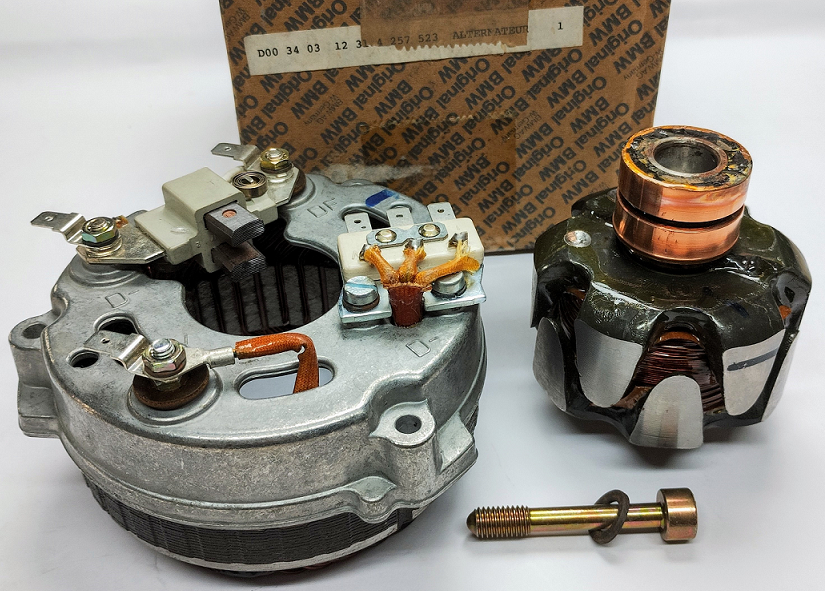

12314257523 純正 12V/240W 発電機 一式 107mm R60/7-R100 \121,000 廃番 NOS 稀少品

HOREG
12V エレクトリックレギュレータ R50/5-100RS ¥6,600 = リプロ

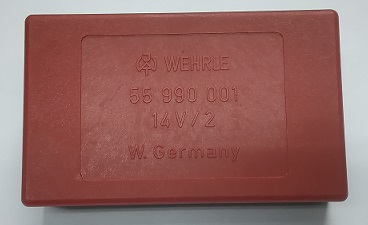

12321244409
エレクトリック レギュレータ 14.2V迄 西独 WEHRLE製 R50/5-100RS ¥9,570 純正

HOREG-H
エレクトリック レギュレータ 14.2V迄 独HÜCO 製 =ポリス仕様 R50/5-100RS \8,470 5年保証
  純正 12321244737 (Official vehicles) 同等

12311244642H
BOSCH 発電機ローター 12V/280W エクストラハイパワー EU製 R50/5-100 ¥23,100 12311244642 純正 廃番

12311244642
発電機ローター 17A 12V/240W 廃番 1985-on,R ¥54,780 BOSCH 純正 旧№ 12311243006 → 12311243006S
ALT400R 発電機ローター 12V/400W 76mm R50/5-100 ¥25,300 スペシャル 400W発電機専用
  ALT600R  発電機ローター 12V/600W 85mm  R50/5-100  ¥37,400  スペシャル 600W発電機専用
12311244480 発電機カーボンブラシ x2 セット (旧№ -350787,-3004) R50/5-R100 ¥990 同時交換推奨 12311350786 ブラシスプリング゙

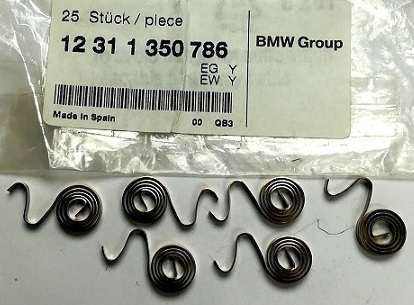

12311350786 発電機ブラシスプリング R50/5-100 ¥495 要2個。 長年の疲労で充電不良起す前例有。
12311243400 発電機ステーター コイル 復刻 107φ  12V/270W 1974-97 R ¥18,150 BOSCH 12V/280W 107φ 中古 廃番 \14,080
12311244641 発電機ステーターコイル 12V/240W 107φ 中古 R60/7-R100 ¥11,880 廃番
12311243001 発電機 12V280W ステーター コイル 105φ 中古 /6 -- 14V20A 廃番
12311243002 発電機ステーター ハウジング(ブラシホルダー無), 3端子(廃番) 12318002349 付 中古 /6/7 ¥14,080 廃番
12311243003 発電機ブラシホルダー(ブラシ、スプリング付) =,-8002350 R50/5-R100 ¥10,450 BOSCH 廃番

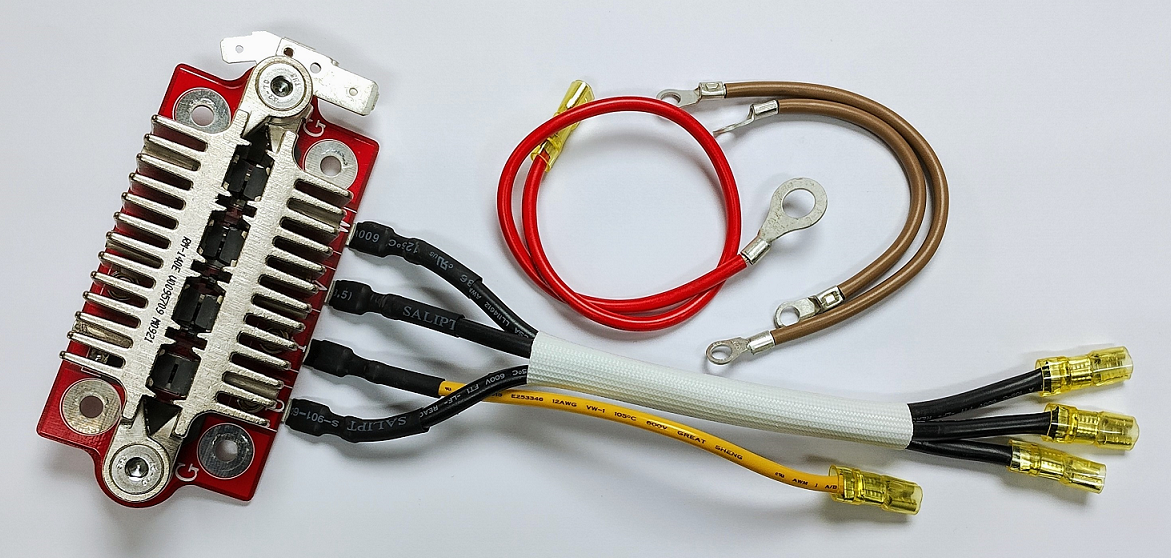

12311244062R ヘビーデューティ 660W ダイオードボード 高耐久性,一年保証 R50/5-100RS ¥17,820 ■マツダ4輪車オルタネータ用のOEM製大容量ダイオードx8使用。純正BOSCH発電機にも100%対応。
■大容量プリント基盤、大容量放熱盤、大容量電流用配線付。別売アルミ製アースマウント同時交換推奨。
■電気抵抗が小さい為、純正ダイオードボードより低いエンジン回転域から発電開始する。
固定ボルト締付不良に注意! ダイオード焼損、発電不良前例有。固定ゴムマウント切による損傷はメーカー保証外です。
こちらは元々600Wオルターネーター用です。こちらを購入後、将来的に600W化する際は、この分を差引いて600Wキットを販売可能です。

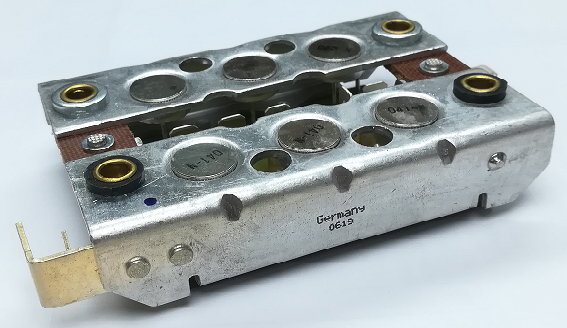

12311244063
ダイオードボード ドイツ製 R50/5-100RS ¥18,590 =旧部品№ 12311244062,12311357498
純正同等品。モトグッチも使用。
別売アルミ製マウント同時交換推奨。
固定ゴムマウント切れによる損傷はメーカー保証外です。
12311358131A ダイオード 高放熱アースマウント アルミ製 4コ セット R90S,R60/7-100 1975-R,all ¥3,080 アース線不要、ダイオード保護脱着簡易化
■USAでも定番商品としてマーケットに定着しています。
■次回ダイオードを脱着する時は、純正のようにゴムマウントを壊して、タンクを外し、苦労して、セルモーター側からナットを脱着する必要がなくなります。この取付方法は、R50/5-90Sと同じです。
■BMWは、ダイオードボードの振動防止と、クランクケースからの熱を貰う事を防ぐため、1975~、ゴムマウント化しました。
しかしそのために、逆にゴムマウントが劣化で壊れ、極端に振動し、ダイオードケースが割れてダイオードのハンダ付が断線したり、アース線が外れて接触不良でスパークし過電流が流れてダイオードを破壊してしまうトラブルが数多く発生しています。
世界的に見て、R50/5-90Sでは滅多にダイオードボードのトラブルは発生しないのに対し、1975~では、ダイオードの損傷で充電しなくなるトラブル事例が非常に多いのです。

**R45/65,R60/7-R80 モノサスでは,アルミマウント式の純正タイミングケースが付いている事があります。ご確認下さい!
12312322417 アレンボルト M5x45 旧№07119919908,909 R50/5-100 ¥192 発電機取付
12318002031 6V発電機 フィールドコイル ハウジング込 中古良品 (レギュレータ無) R51/3-69S ¥16,500 独修理(往復運賃込¥66,990~)内容で変動

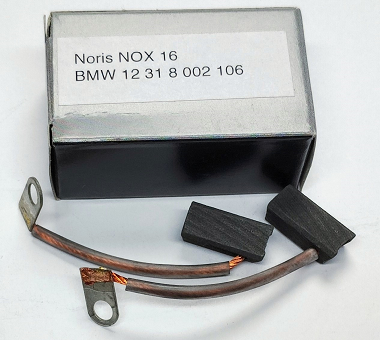

12318002106 6V 発電機ブラシ 2個セット, NORIS製 純正OEM R24-69S ¥1,980 減ると充電不良起す。スプリング同時交換推奨
  12318002332  12V 直流発電機ブラシ 4個セット R50/2-69S  \5,940  減ると充電不良起す。スプリング同時交換推奨
12318002108 ダイナモ アマチャー(ローター)ボルト 75mm R24,25,26 ¥1,320
12318002142 ダイナモ アマチャーボルト 45mm リプロ R27 ¥1,320 BMW廃番
12318002202 発電機アマチャー 6V R51/3-68 17mm NOS R50/60,69 ¥54,780 純正新品 廃番
12318002203 発電機アマチャー 6V 20mm 純正中古 廃番 R50/2-69S ¥17,600
12318002289 M5x10 イグニションターミナルボード 配線取付イモネジ 特殊マイナス頭 R26-69S,/5 ¥110 廃番 = 63121353075
12318002307 ジェネレーター用抵抗 リプロ R51/3-69S ¥3,190 廃番

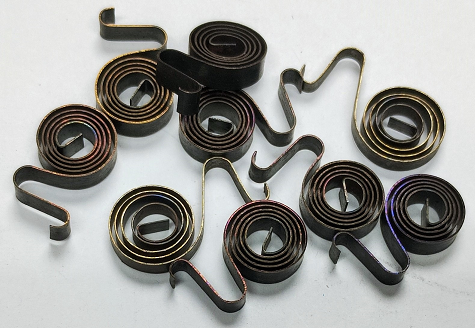

12318002311 発電機ブラシ スプリング 1個 (要x2個) R24-69S ¥715 劣化は発電不良有 ブラシ同時交換推奨
12318002332 発電機ブラシ 直流12v/100w用 4個セット R50/2-69S ¥4,840
12318002346 12V/180W 発電機ステーター 中古 R50/5-75/5 ¥15,400 R50/2-69S 交流12V用 廃番
12Vフィールドコイル+ハウジング
12318002348 発電機ローターボルト 50mm ヘビーデューティ /2 200W オルタネーターも R50/5-100 ¥1,298 特殊サイズ
12318004100 マグネット ローター ボルト 80mm R51/3-69S ¥1,320 特殊サイズ 中古¥528
12318030107 コンデンサークランプ BOSCH,NORIS 用 R24-69S ¥330 /5と兼用
12318036184 ダイナモ ローターボルト M8x60 R51/3-69S ¥1,324 R51/3-68は M8x70 12318002314 も有
12328008510 12V 交流発電 ダイオード、レギュレーターブラケット R50/2-69S ¥15,180 純正型リプロ

セルモーター

部品番号 部品名 対応モデル 税込価格 備考
12411357500 BOSCH セルモーター一式 8tooth 中古良品 要O/H R50/5-90S ¥15,713 廃番

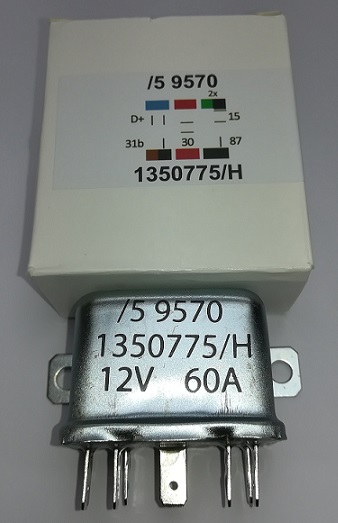

12411350775 セルモーター リレー 機械式, SR 9570, EU製 R50/5-75/5 ¥14,960
12411352527 BOSCHセルモーター エンドブッシング14.05φx11.8長 R50/5-100 ¥748 アマチャー後、ピニオン側
12411352533 セルモーターピニオンギア ブッシング 14.05φx12長 /5/6-8/74 ¥753 BOSCH ピニオンギア用ベアリング 要x2コ
11511722914 セルモーターピニオンギア ブッシング 13.55φx11.4長 /7-'87 ¥628 ブッシュ=12418620124 BOSCHセル ピニオンギアベアリングブッシュ要x2コ
12411352537 BOSCH セルモーターブラシ スプリング R50/5-100 ¥643 要 x4個 セット売
12411352541 スタータモーター リペアキット BOSCH用 R50/5-100 ¥7,854 ゴム部品類、クリップ等(ブラシ、ベアリング別売)
12411722916 前アマチャーベアリングブッシュ =12418620136 1970-87,R ¥795 BOSCH セルモーター 16.5φx11.35長
12418002532 発電機ブラシ スプリング直流12V/100W用 R50/2-69S ¥660 要4ケ
12411244682 VAREO D6RA15 スターターモーター ピニオンギア 1989/9-R ¥14,561 図 部品№3
旧 D6RA7とは 別物
12411244684 VAREO D6RA15 スターターモーター ブラシセット 1989/9-R ¥2,880 旧 D6RA7とは 別物
