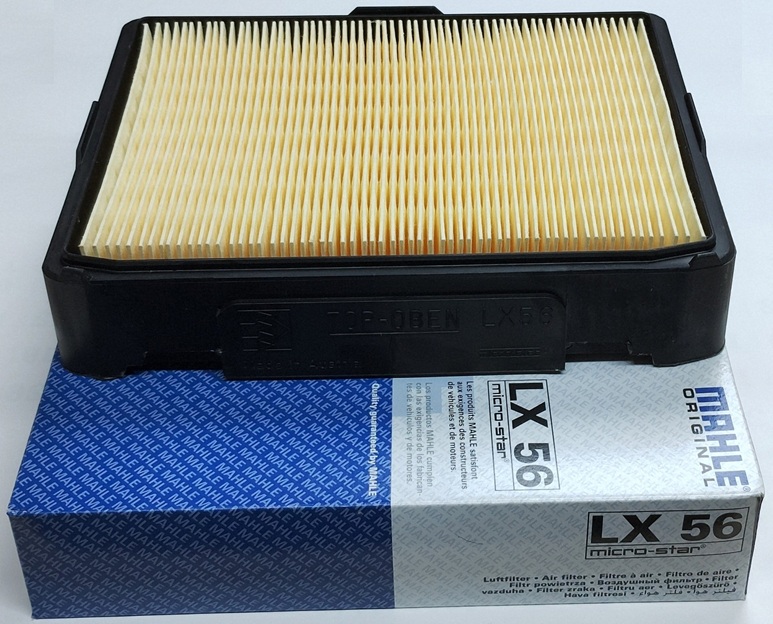

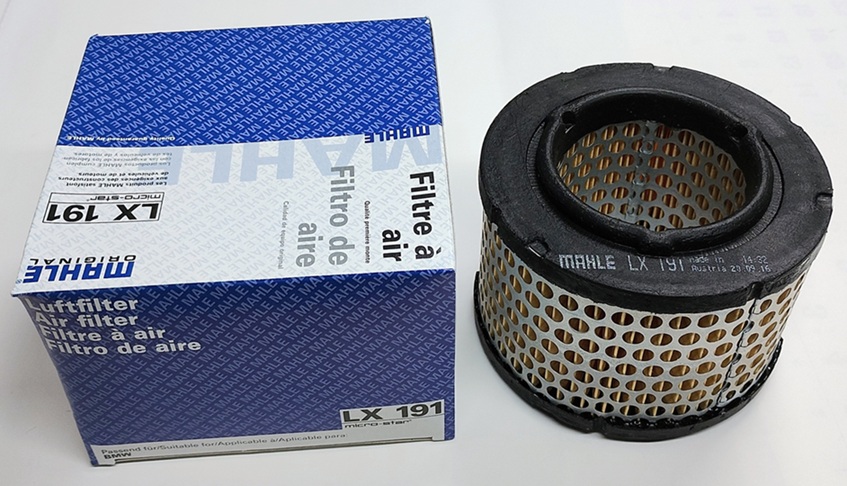

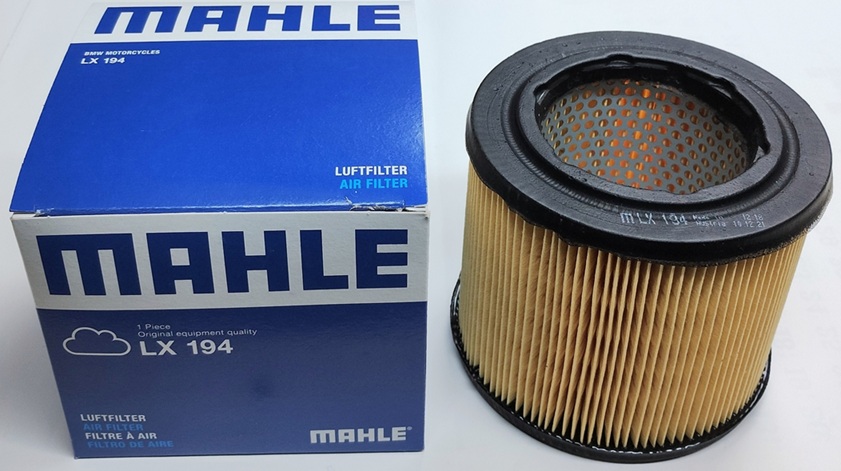

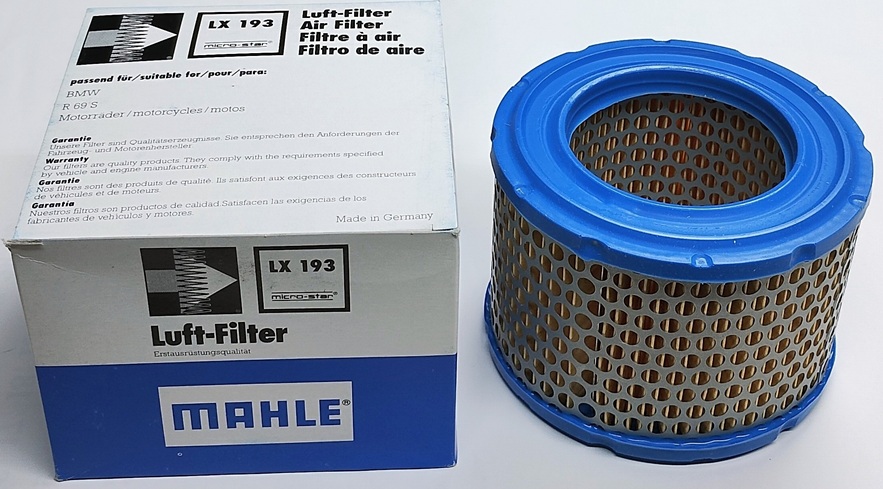

■MAHLE(マーレー)製は、純正OEMメーカーです。
■エアフィルター交換は、15,000km毎がBMW指定です。
■汚れたエアフィルターには、マイクロサイズの粉塵が目詰まりしています。これをエアガンで完全に吹飛ばすことは出来ません。
燃費がどんどん悪化し、かえって費用がかかってしまいます。
早めに交換することで、結果的にコストを抑えることが出来ます。
13 キャブレター
エアフィルター
ケーブル
スロットルケーブル
■R25-69S,R50/5-R60/7,R90S(内/外ケーブル長の差 115~150mm)では、
装着されているスロットルユニットとキャブレターの型式により内/外ケーブル長の差が異なります。
そのため、ニップルから反対側ニップルまで、その長さを実測確認する必要があります。
■スロットルグリップが重い時、スロットルケーブルの摩耗経年劣化で、寿命が近い事を意味します。
切れる前に長さを確認し、出先のトラブル回避の為、早めの交換を推奨します。
切れた後では正確な長さ測定は困難です。
■今日では、当時のオリジナル長の物のみ、メーカーが製品化しています。
スロットル内/外ケーブル長の差の確認方法
①スロットルケーブルを車両から外して、ピンと1直線上に伸ばす。
②片側の内側ケーブルを出来るだけ引き出して、外側ケーブルの出口から内側ケーブルのニップル先端までの長さを測定する。
③内/外ケーブル長の差 = ②の測定値 + 5mm(反対側のニップル分)
*例 ②の測定値が115mmなら、+5mmで=120mmとなる。

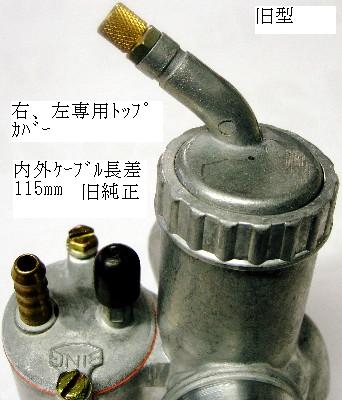

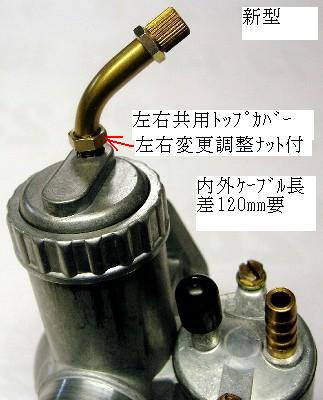

R50-69Sでは、キャブレターが旧型か新型かでケーブルガイドの形状が異なるため、これで内外ケーブル長差を識別できます。
スロットルユニットが新型R50/5-75/5に置換されている場合は、内外ケーブル長差120mm要します。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|

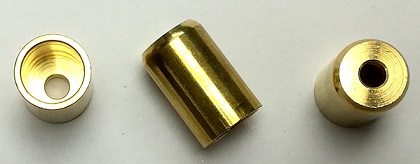

13N | スロットルケーブル長さ調整用 内外ニップルセット,MAGURA製 | all | ¥308 | ケーブルカット後の外側キャップ,インナーハンダ付ニップル | |
13 R25 | スロットルケーブル コンチネンタルハンドル用 912/785mm | R25-25/3 | ¥2,722 | ステンレス/POM
■要確認・内外ケーブル長 |
|
13212072370 | スロットルケーブル コンチネンタルハンドル用 独製 1050/930mm(120mm差) | R50-69S EURO | ¥2,722 | ステンレス/POM
R50/5-60/7,90S |
|
13212072348 | スロットルケーブル 113cm アップハンドル用 | R50-69S USA | ¥2,722 | 内外ケーブル長差118mm
ステンレス/POM R50/5-60/7 |
|
BMW 2072355 | スロットルケーブル コンチネンタルハンドル用 106.5/94cm(125mm差) | R51/2-68 | ¥2,722 | ステンレス/POM
R50-69S /5スロットルユニット+新型キャブ |
|
BMW 2072356 | スロットルケーブル 121.5/109(125mm差) ハイハンドル用 | R51/2-68USA | ¥2,722 | ステンレス/POM
R50-69S /5スロットルユニット+新型キャブ |
テフロン・ステンレスケーブル
■アウター内側皮膜はテフロン製、インナーケーブルはステンレス製です。
作動時の内部摩擦抵抗が最低限なので、重いブレーキ・クラッチレバーや、スロットルが非常に軽くなる優れ物です。
■一般的なメーカー純正の制御ケーブルはコスト重視で供給されているため、必ずしもベストな性能ではありません。
古くなると、内側の摩耗やケーブルの錆、ささくれで更に重くなっていきます。
特にR24-27・51/2-69S用の旧型ケーブルには内部皮膜も無いため、スチールの直の面接触で摩擦抵抗が大きくなり、錆びやすいです。
■テフロン・ステンレスのケーブルに交換すると、レバーやスロットルが非常に軽くなり、前ブレーキの制動力も向上します。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
32731236611F | スロットルケーブル 1120/1005mm アップハンドル用 R50-69US(旧キャブ左右別トップカバー用) | R50/5-60/7 | ¥3,052 | テフロン・ステンレス
BMW OEM I/O差:115mm |
|
13212072370F | スロットル ケーブル コンチネンタルハンドル用 独製 1052/930mm(122mm差) | R50-69S | ¥3,278 | ステンレス/テフロン
R50/5-60/7,90S |
|
13212072348F | スロットルケーブル 1130/1010mm(120mm差) アップハンドル用 R50/5-60/7 | R50-69S USA | ¥3,278 | ステンレス/テフロン | |
13212072255F | スロットルケーブル コンチネンタルハンドル用 1000/890mm(内外) 110mm内外差 | R26/27 | ¥3,278 | ステンレス/テフロン
■要確認・内外ケーブル長 |
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
32731230037 | 防塵防水ゴムカバー(右スロットルユニット上2本ケーブル用) 純正 | 1955-95 R | ¥495 | R50~69S,R50/5-100 通称豚鼻 |
チョークケーブル
画像 | 部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 |
---|---|---|---|---|---|
13231252826 | チョークケーブル 左 -1/'71, 64/32/3 キャブ用 | R75/5-1/'71 | ¥2,530 | 細い針金の縒り線でタイコ付 旧型 | |
13231252827 | チョークケーブル 右 -1/'71 キャブ64/32/4用 | R75/5-1/'71 | ¥2,530 | 細い針金の縒り線でタイコ付 旧型 | |
13231255976 | チョークケーブル左 ショート 1971/1-80/8 | R75/5-100RT | ¥2,491 | ピアノ線1本型。キャブ側にタイコ無。 | |
13231255977 | チョークケーブル右 ロング 1971/1-80/8 | R75/5-100RT | ¥2,491 | ピアノ線1本型。キャブ側にタイコ無。 | |
13231260365 | チョークケーブル 左 | R60/5/6/7 | ¥2,880 | ||
13231260644 | チョークケーブル (I/O)450/378mm 左 DELLORTO | R90S | ¥2,310 | =32731260644 | |
13231260644R | チョークケーブル (I/O)500/428mm 右 DELLORTO | R90S | ¥2,310 | 特製 |

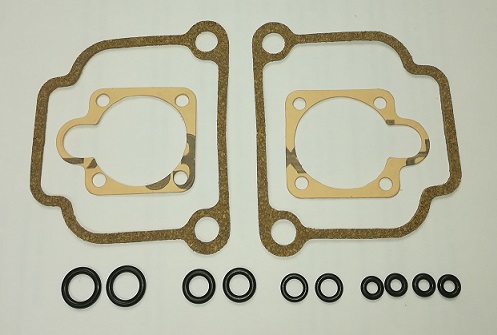

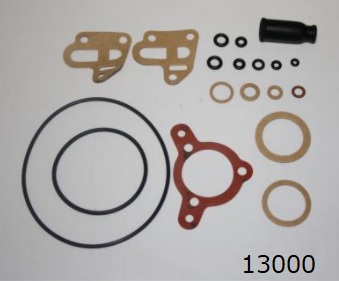

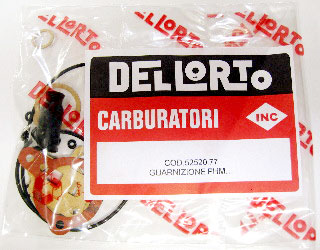

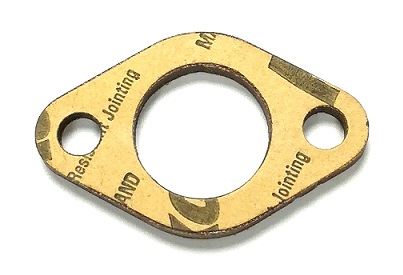

ガスケット・シール
デロルト・キャブレター

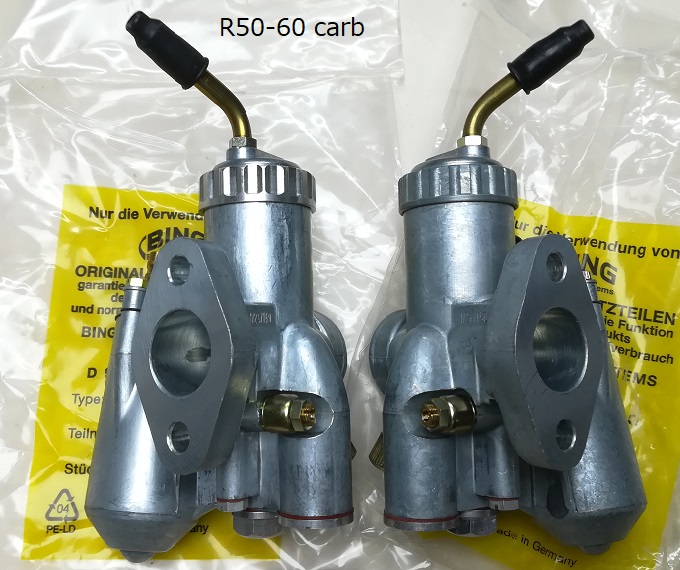

キャブレター一式

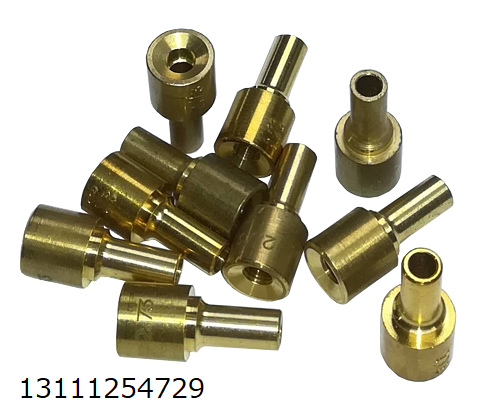

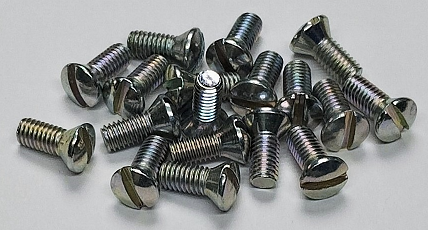

キャブレター部品
キャブレター外部
画像 | 部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 |
---|---|---|---|---|---|

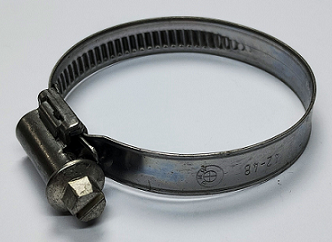

07129952119 | クランプ48mmキャブゴムパイプ取付(代13110043103)ステンレス製 | R50/5-60/7 | ¥660 | =BMW 2000173(R25-25/2フォークブーツ下)
キャブ,エアパイプ間(32-50mm)R26-60/2 R80/100GS ■31421458225(フォークブーツクランプ 44mm)の置換可。 |
|
07129952119Z | クランプ42mmキャブゴムパイプ用 亜鉛メッキ 独製 | R26-60/2 | ¥863 | キャブ,エアパイプ間 艶消美品 | |
13720042161 | キャブレター ゴムスリーブ ちょうちん型 | R26/27 | ¥990 | キャブ,エアフィルター間
■要07129952119:48mmクランプ |
|
13720043116 | エアフィルターケース 大O-リング 122φ | R26/27 | ¥770 | ||
13720043119 | エアフィルター台座ガスケット コルク製 130φx100φ円形 | R51/2-69S | ¥715 | ギアボックスとの合わせ面 | |
13720043150 | エアフィルターケース 上部カバー 純正 中古 | R50S,69S | ¥15,400 | 出荷終了稀少。要塗装。 | |
13720043152 | エアフィルターケース(チョーク付) 大O-リング | R50-60/2 | ¥1,700 |
画像 | 部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 |
---|---|---|---|---|---|
11610043174 | エアパイプ 左 メッキ 純正 再メッキ済 美品 | R50,R50/2 | ¥17,380 | 廃番 | |
11610043175 | エアパイプ 右 メッキ 純正 再メッキ済 美品 | R50,R50/2 | ¥17,380 | 廃番 | |
13720043182 | エアパイプ 左 メッキ 純正中古美品 | R60,R60/2 | ¥17,380 | 廃番 再メッキ済 | |

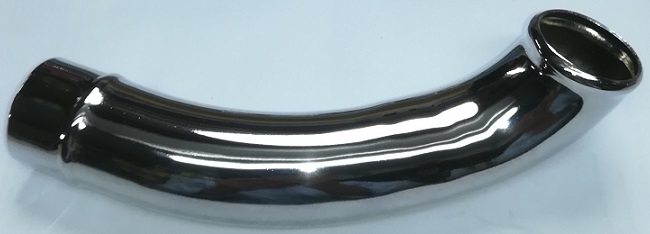

13720043183 | エアパイプ 右 メッキ 純正中古美品 | R60,R60/2 | ¥17,380 | 廃番 再メッキ済 | |
11610043178 | エアパイプ左 クローム鍍金 リプロ | R69/69S | ¥21,780 | 廃番 | |
11610043179 | エアパイプ 右 クローム鍍金 リプロ | R69/69S | ¥21,780 | ■純正廃番(再メッキ済):¥29,480 | |

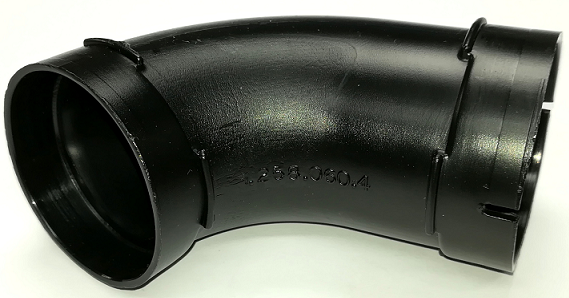

13721251611 | エアインテークパイプ 左 黒 | R50/5-60/7 | ¥4,290 | ||
13721251612 | エアインテークパイプ 右 黒 | R50/5-60/7 | ¥4,290 | ||
13721253717 | エアフィルターハウジング左 中古 アルミ製 | R50/5-90/6 | ¥4,950 | 廃番。後ろ穴無。 | |
13721253720 | エアフィルターハウジング右 中古 アルミ製 | R50/5-100/7 | ¥4,950 | 廃番。後ろ穴無。 | |
13721254042 | M6x178 スクリュー エアフィルターハウジング固定用ステンレス製 | /5-100'80 | ¥1,210 | 純正廃番 =新№61211459734 |

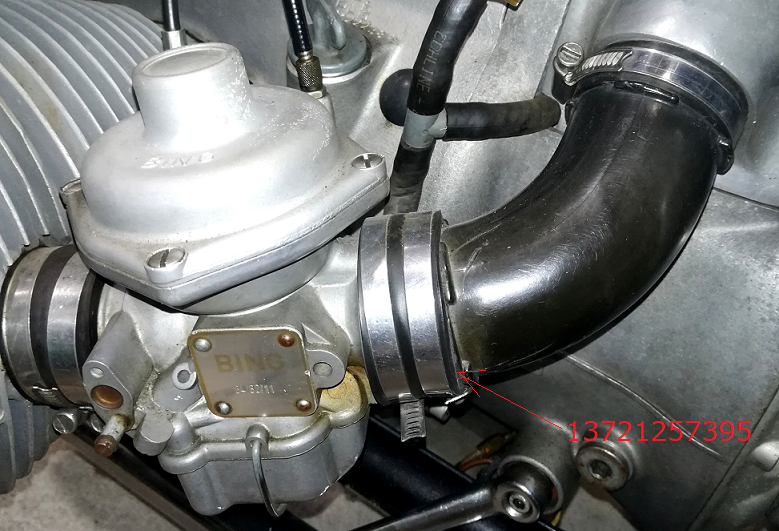

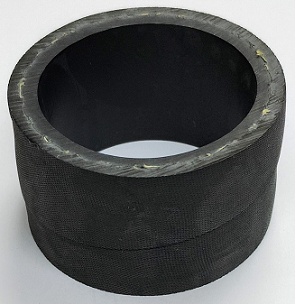

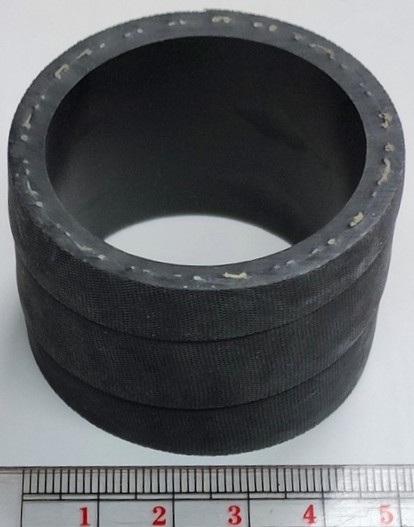

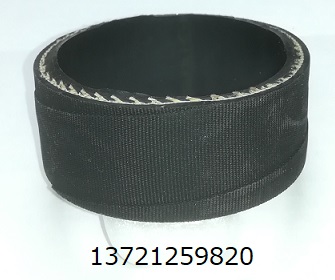

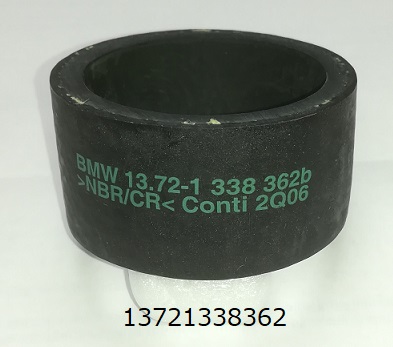

■キャブレター前後にあるゴムスリーブのひび割れ(経年劣化)は、外気や雨水の吸入を招く場合があります。
