LEDライト
ウルトラブライトLED球
おすすめ
赤39LED球
R27・50-69Sテールブレーキ灯6V, 12V (39-LED)
6V電装では、通常フィラメント電球より遙かに明るくなります。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
1157 39-LED6 | 赤 39LED球 テール+ブレーキ6V 3.5W 耐震 2極ダブル球 | ALL | ¥1,650 | R25-27,R51/3-68,R50-69S ポリカーボネイトケース ISO S25 25φx47mm 1955-1969 全モデル サイドカー 輝度白熱球23/5W位 | |
1157 39-LED | 赤 39LED球 テール+ブレーキ 12V3.5W 耐震 2極ダブル球 | ALL | ¥1,430 | R27,R51/3-68,R50-69S R50/5-100RS'78 ISO S25 25φx47mm サイドカー 輝度白熱球23/5W位 ポリカーボネイトケース |
34連3チップ=102個LED
市販品では最強輝度 輝度=27/8W通常球以上 ダブル球
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
LED 34SMD R2 | 34連3チップSMD LED球 テール+ブレーキ
赤 ダブル球 12V/6.72W |
ALL | ¥2,500 | 25φx47.48mm34連3チップ= 102個LED
輝度=27/8W通常球以上 側車 テ-ル+ブレーキ R50/5-100RS'78,R80/100GS/R,R1100/1150GS/R/S 全 |
LED球システムのメリット
LED球システムのメリット
発光が早い
●LEDは白熱球より発光が80ns(ナノセカンド)速く、光がより遠方まで到達します。
(赤LED光は、光の波長が最長660nmで最遠方まで光が到達)
LEDファクトリーによれば、高速道路でのブレーキ時、後続車との車間距離を1.2~1.8m拡げるとのこと。
LED発光が白熱球より速い事から、後続車との車間距離が拡がると考えられており、
今日では、各メーカーの新型車は4輪・2輪ブレーキ灯にLEDが使用されることが一般的です。
今日のエンジンはプーリーなどで発電機回転数を上げ、アイドリングでも充電しますが、
Rシリーズ、旧車は発電機がクランクシャフト先端にあり、エンジン低回転時は充電できません。
通常の白熱球を使用する場合、信号待ちや渋滞などエンジン低回転時は、充電していないので、
ブレーキング時、ウィンカー作動時、バッテリー電圧低下し、ヘッドライトが暗くなります。
バッテリー点火エンジンはLED節電効果でバッテリー放電量、電圧低下がミニマムになるため、
イグニションシステムに回るエンジン点火パワーが安定します。
節電効果
●消費電力が白熱球の10~13%。
LED球の節電効果は、発電機の負担を低減し、エンジン負担低減・燃費向上に貢献します。
200W/600W発電機を持つBMWでも、エンジン低回転時=充電していない時はバッテリー電圧が低下しますし、
ブレーキライト・ウィンカー作動時は負荷によるバッテリー電圧低下でヘッドライトが暗くなります。
この時の照明輝度維持対策にはLED球セットは大きく貢献します。
●高輝度
LED球自体が高輝度(白熱球と同等以上)で節電でバッテリー電圧を低下させない為、全体の照明を明るくします。
・節電効果はLED(6V・12V)電球一式で単車は30W位、サイドカー付は60W位、+ウィンカーで 75~90W位です。
・LED球は複数をセットで使用すると節電量合計の相乗効果で威力を発揮します。
・白熱球は発光コイルが少しずつ燃焼して細くなり、抵抗が増大=消費電力増大して暗くなり切れます。
ガラス管が黒くなった白熱球は、発光コイルが燃焼進行した痕で、暗くなって寿命が近いことを意味します。
切れる前に交換することが安全です。
通常白熱球・対応一覧
一般規格サイズ内で、以下の通常白熱球と交換が可能です。
BMW以外でも使用できますが、用途により、1年保証の対象外となる場合があるため、事前にご相談下さい。
画像クリックで対応LEDにとびます | ||||||
---|---|---|---|---|---|---|
BA7S |
BA9S |
G18 |
S25 |
T10 wedge |
T10x31 |
T15x42 |
※直流用です。
バッテリーレス・スクーター・小型車で、テール灯が発電機から直接来る交流式は使用できません。
エンジンが停止していても、テール灯・ブレーキ灯が点灯する場合はLED球は使用できます

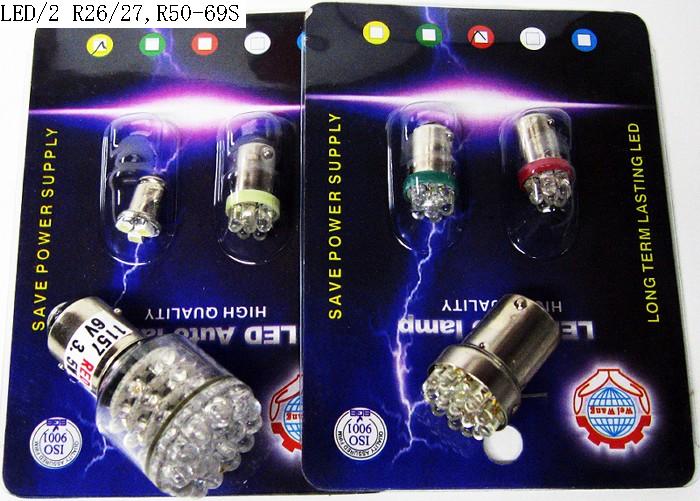

セット商品(割安価格)
節電相乗効果を引き出すため、複数LED球の使用を推奨しています。
LED電球一式セット(ウィンカーを除く)
節電相乗効果を引き出す為複数LED球の使用を推奨。
ブレーキング時ウィンカー使用時の前照灯が暗くなる現象=バッテリー電圧低下(R100RS等でボルトメーターの針が左右に振れる)がほとんど無くなり、
ウィンカーも明るくなります。

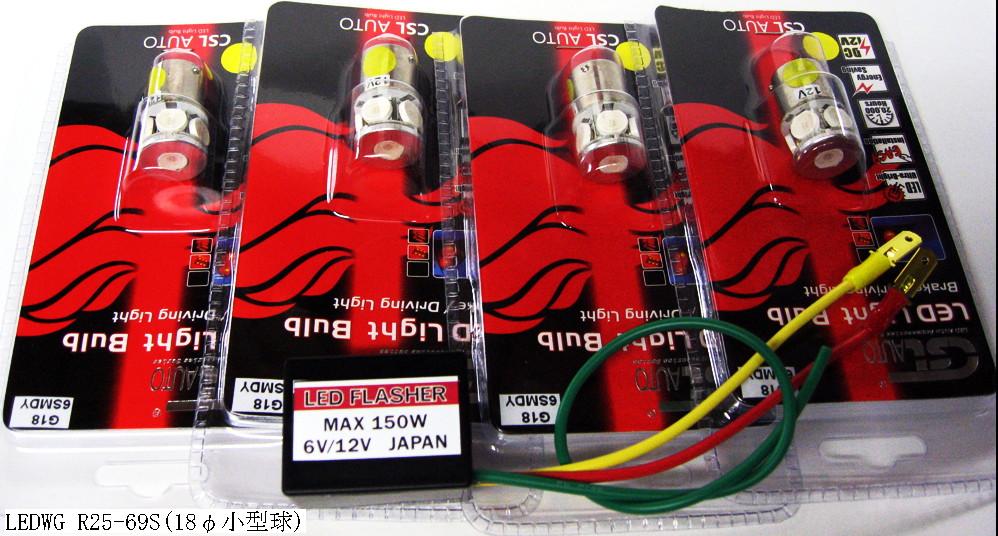

LEDウインカーシステム取付キット・取付説明書付
LEDウィンカー球は抵抗が殆ど無い為、ノーマルのリレイでは点滅が早過ぎて使えませんので、LED対応のリレイを要します。
■市販のLED対応リレイでは、R50/5-R100で、ウィンカーインディケータを作動出来ません。
当店のLEDウィンカーリレイキットはこの専用制御回路を含んでいます。
緊急時には、元の白熱球も使う事が出来ます。
■R50/5-R100用のLEDウィンカー球は完売ですので、以下のキットでは、市販のLEDウィンカー球、S25 BA15S規格を用意してください。
尚、ハイフラッシャー防止の抵抗入りで消費電力を無駄喰いするモノは避けてください。
*ご注意*
・LED球と白熱球を比較すると、バッテリーに直付けする際は、大きな輝度差はありません。
しかし、車両上での白熱球は、橙レンズを経由する負荷でバッテリー電圧が低下するため、輝度が急激に落ちます。
それに対し、LED球ではバッテリー電圧低下が微少なので、輝度が変わらず、白熱球よりも明るく見えます。
・上記キットに白LED球を使う時、橙レンズ経由で黄に近く見えますが、橙LED球より高輝度になります。
テールライトボード
テールライトボード
リフレクター不要。テールライトのリフレクター+電球の代用置換可能=非常に安価で合理的
防水耐震・長寿命・昼間・雨天・霧中・視認性大・消費電力 はノーマル電球の20%以下。1年保証
テールライト分を赤LED球を使うと、ナンバ-灯も赤色照明になります。
白LED球を使うと、テールライト照明は,白LED光が赤色レンズを経由する時、光ベクトル、光波長の性質にて、赤色光分のみ貫通するので、少し光量が減少します。
そのため、ナンバ-灯専用の独立白色LEDを組み込み、ストップ、テールライト分は赤LEDが組み込まれたLEDボード製品を販売します。
-
LED70 R50/5-90S-R100'78
表側 赤LED40個 -
LED70 R50/5-90S-R100'78
裏側 白LED 6個 -

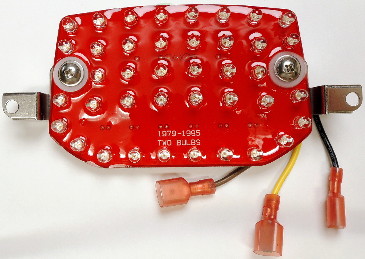

LED79 R65-R100'95
表側 赤LED40個 -
LED79 R65-R100'95
裏側 白LED 6個 -

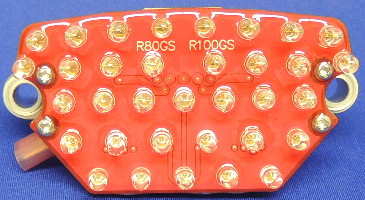

LEDGS R80ST, R80/100GS 表側 -
LEDGS R80ST, R80/100GS 裏側
画像 | 部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 |
---|---|---|---|---|---|
LED70 | BEACON LED テールライト ボード | R50/5-90S-R100'78 | ¥9,680 | 赤LED 40個 + 白LED 6個(ナンバー灯) リフレクター不要 テールライトのリフレクター+電球の代用置換可能=非常に安価 消費電力 5W(ノーマル電球は21/5W, 23/8W) 1年保証 夜間ブレーキ時 (21+5, 23+8)- 5= 21/26W 節電効果 | |
LED79 | BEACON LED テールライト ボード | R65-R100'79-95 | ¥9,680 | 赤LED 40個 + 白LED 6個(ナンバー灯) リフレクター不要 テールライトのリフレクター+電球の代用置換可能=非常に安価 消費電力 5W(ノーマル電球は21/23W + 5/8W) 1年保証 夜間ブレーキ時 (21+5, 23+8)- 5= 21/26W 節電効果 | |
LEDGS | BEACON LED テールライト ボード | R80ST, R80/100GS | ¥9,680 | 赤LED 34個 + 白LED 6個(ナンバー灯) リフレクター不要 テールライトのリフレクター+電球の代用置換可能=非常に安価 消費電力 5W(ノーマル電球は21/5W, 23/8W) 1年保証 夜間ブレーキ時 (21+5, 23+8)- 5= 21/26W 節電効果 |

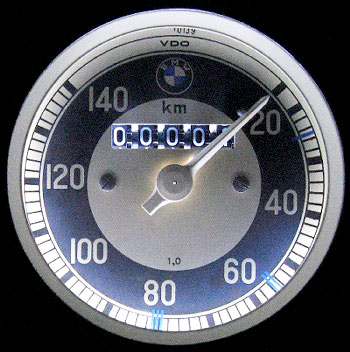

計器用(BA7S交換用)
メーターがはっきり見えます。低発熱のため、雨天・冷寒時にメーターガラスに曇りが出ません。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
LED BA7S 3SMD | 3連 SMD LED電球,12V/0.25W 白 BA7S 7mmソケット 計器類 | ALL | ¥550 | 輝度=通常球2W以上 R100RS/RT 時計,VOLTメーター,R51/3-69S,R50/5-75/5スピードメータ-,K100,R1100計器類 | |
LED BA7S 3SMD6 | 3連 SMD LED電球,6V/0.25W白 BA7S 7mmソケット 計器類 | ALL | ¥550 | 輝度=通常球2W以上 R24-27,R51/2-69Sスピードメータ-,タコメーター |
スモール灯、4輪ルーム灯、車幅、ナンバー灯(BA9S交換用)
スモール灯、4輪ルーム灯、車幅、ナンバー灯(BA9S交換用)
- LEDx6▼
- 4連3チップSMD 白▼
- 5連3チップSMD白▼
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
LED BA9S W6 | 白LEDx6 スモール球9mm 12V/0.36W | ALL | ¥275 | R50-69S スモールライト用 交流発電器チャ-ジ灯は不可 メーター照明球 R80'81-'87,R100GS'88 9mmソケット用 輝度4W通常球以上 低発熱で雨天、冷寒時にメーター内に曇りが出ない | |
LED BA9S 6A6 | 橙LEDx6 電球 BA9S 6V 0.36W スモールライト用 | ALL | ¥440 | R25-69S 輝度3W通常球以上 9mm メーター照明 | |
LED BA9S 6W6 | 白LEDx6 電球 BA9S 6V 0.36W スモールライト用 | ALL | ¥440 | R25-69S 輝度4W通常球以上 9mm メーター照明 | |
LED BA9S 6G6 | 緑LEDx6 電球 BA9S 6V 0.36Wニュートラル用 | ALL | ¥440 | R25-69S 輝度4W通常球以上 9mm メーター照明 | |
LED BA9S 6R6 | 赤LEDx6 電球 BA9S 6V 0.36Wチャージ灯用 | ALL | ¥440 | R25-69S 輝度3W通常球以上 9mmメーター照明 | |
LED 4SMD BA9SW | 4連3チップSMD 白LED3角柱 9mm球12V/1.2Wメーター用 | ALL | ¥572 | 輝度8W通常球位 4輪車幅灯 10.3φx27mm 4連3チップ=12個LED 明る過ぎる位のメーター照明になります。 メーター用として頭を小径に設計されています。R80/100GS/R | |
LED 5SMD BA9SW | 5連3チップSMD白LED 9mm球 12V/1.4Wスモールライト | K75/K100 R50-R100 | ¥595 | 輝度10W通常球 BA9S 11.72φx30 5連3チップ=15個LED 4輪マップ灯、車幅灯 |

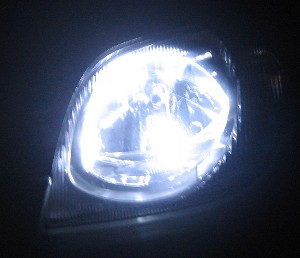

オバQ(球)交換用 計器・4輪車幅灯・4輪ナンバー灯・ルーム灯(T10wedge)
- 5連3チップSMD白▼
- 四輪車前
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
LED 5SMD T10W | 5連3チップSMD白LEDT10ウエッジ12V1.4WK1,R1100スモール灯 | ALL | ¥440 | 輝度10W通常球位 12.7φ 5連3チップ=15個LED 4輪マップ灯,車幅灯 ■R60/6-100メーター不可です。 |
テール灯・ウィンカー灯・側車前・4輪バック灯・ナンバー灯(G18交換用)
- 白LEDx19▼
- 6連6チップSMD▼
LEDウィンカー球は、当店のICリレイとの使用のみ、1年保証します。
他リレイでの使用は保証対象外です。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
G18 19LED W6 | 白LEDx19 電球 G18 6V 1.68W | ALL | ¥990 | ナンバー灯 R26-69S 輝度10W通常球以上 1955-69 全モデル ウィンカー、サイドカー前車幅灯 18.6φx9.4mm高x29.4mm全長 | |
G18 6SMD6 W | 6連5チップ SMD LED球 白 G18 6V/0.6W | ALL | ¥1,650 | 輝度=15W通常球以上 側車前灯,4輪バック灯 17.55φx34.52mm長 6連5チップ=30個LED |
ブレーキ灯、ウィンカー灯(S25交換用)
- 赤 39LED球▼
- 白1.5WパワーLEDx3▼
- 34連3チップ= 102個LED
輝度=27/8W通常球以上▼
LEDウィンカー球は、当店のICリレイとの使用のみ、1年保証します。
他リレイでの使用は保証対象外です。
部品番号 | 部品名 | 対応モデル | 税込価格 | 備考 | |
---|---|---|---|---|---|
1157 39-LED6 | 赤 39LED球 テール+ブレーキ 6V 3.5W 耐震 2極ダブル球 | ALL | ¥1,650 | R25-27,R51/3-68,R50-69S ポリカーボネイトケース ISO S25 25φx47mm 1955-1969 全モデル サイドカー輝度白熱球23/5W位 | |
1157 39-LED | 赤 39LED球 テール+ブレーキ 12V3.5W 耐震 2極ダブル球 | ALL | ¥1,400 | R27,R51/3-68,R50-69S R50/5-100RS'78 ISO S25 25φx47mm 1955- 全モデル サイドカー輝度白熱球23/5W位 ポリカーボネイトケース | |
D22-3LED-1157W | 白1.5WパワーLEDx3 12V/3.6W 2極ダブル球 光拡散タイプ | ALL | ¥1,650 | 輝度白熱球23/8W位 22.1φx38 ウィンカー/ポジション テール+ブレーキ | |
LED 34SMD R2 | 34連3チップSMD LED球 テール+ブレーキ 赤 ダブル球 12V/6.72W | ALL | ¥2,500 | 34連3チップ= 102個LED 25φx47.48mm 輝度=27/8W通常球以上 テール+ブレーキ R50/5-100RS'78,R80/100GS/R,R1100/1150GS/R/S 1955- 全 |

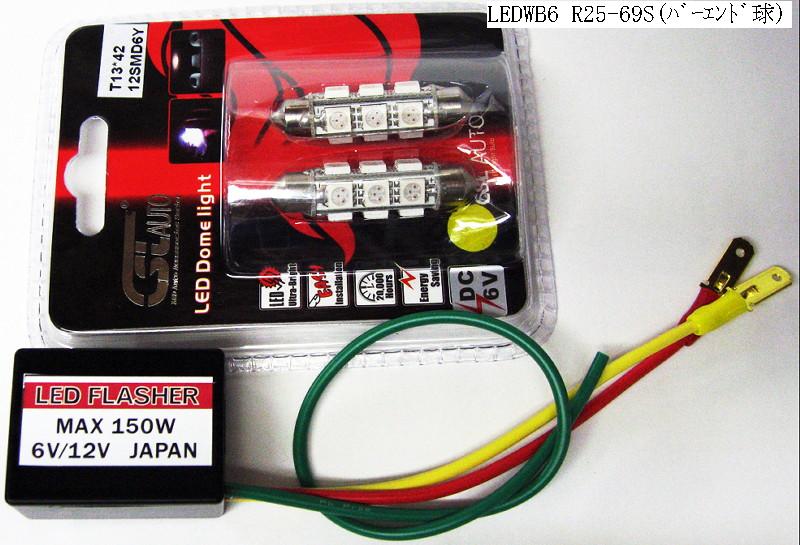

旧型欧州2輪バーエンドウィンカー、欧州・USA 4輪車ルーム灯(T15x42交換用)
旧型欧州2輪バーエンドウィンカー、欧州・USA 4輪車ルーム灯(T15x42交換用)
LEDウィンカー球は、当店のICリレイとの使用のみ、1年保証します。
他リレイでの使用は保証対象外です。
- 12連3チップ=36個LED
4面360°照射▼ - 橙レンズ無
- 橙レンズ付
- 白レンズ無
- 白で橙レンズ付
- T10x39mm 1WパワーLED▼
- R51/3 ケース無で点灯
- R51/3 テール灯のみ
- R51/3 テール+ブレーキ灯
橙LEDはウィンカー橙レンズを経由すると、綺麗な柔らかい橙光で、白熱球より明るく見えます。
白LEDはウィンカーの橙レンズ゙を経由すると黄色っぽい色になりますが、シャープで橙よりも明るく見えます。
日本車4輪用・サイドカーのルーム灯(T10x31交換用)
日本車4輪用・サイドカーのルーム灯(T10x31交換用)

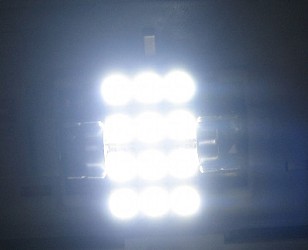

- T10x31 12連3チップ
SMD LED▼ - 4輪ルーム灯使用(取り付け時)
- 4輪ルーム灯使用(直接見た所)
- T10x31 1W▼

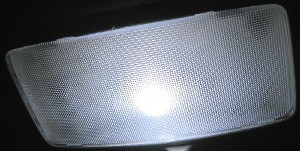

- 4輪ルーム灯使用(斜めから見た所)
- 4輪ルーム灯使用(直接見た所)
取扱上のご注意
※※LED球は1年保証です。できるだけ長く使用できるよう、以下の通りお取扱いにご注意ください。※※
装着の力加減で、LED基盤や、LED球頭と金具の接着部が剥離することがあります。LED球は白熱球より繊細です。
装着時の力加減は優しくされるようお奨めします。
白熱球のガラス球は焼き付け接続ですが、LED球は繊細な回路部の頭を焼き付けできないため、接着剤で固定されており、首は弱いです。
①電球本体に6V・12V識別の目印無いタイプもあります。電圧に注意ください。
②LED球は端子に+-極性があります。口金の円筒部が-極、へそのハンダが+極です。
点灯しない時ソケットの配線端子の極性を確認ください。(RS/RT/GSなどのスモール等)
③枕球、ピン2個のウエッジ球は+-の目視での識別ができません。
装着時、仮組でLED球をソケットに差し込み点灯しない時、端子を反対に差替えて点灯確認後,本組してください。
④LED球は通常使用下では耐震ですが、精密なIC回路内蔵ですので、水気、強い衝撃(床に落下など)
静電気、大電流に弱く、故障したり、寿命が縮むことがあります。
⑤静電気を避けるため、なるべく素手でLED端子部に触れないでください。
取扱時は車や単車の金属部、水道管などに手を触れて静電気を放電後LEDに触れることを推奨します。
ファクトリーからのパッケージは静電気防止素材で出来ています。
⑥ソケット部での収まりが緩いと振動で導通断続で渦電流が流れ、断線したり首が剥離落下する事があります。
特に振動発生し易いテールライトなどは、LED球を手で揺すってガタツキが感じ取れるような時は、
LED球の首に薄くビニルテープを巻くなどして、ガタツキをとってやってください。
⑦取付はLED球の金具部ピンを注意深くソケットの受入溝に合わせ、静かに一回で装着してください。
脱着回数は最低限にしてください。回数が多いと、LED球頭と金具の接着部が剥離する場合があります。
